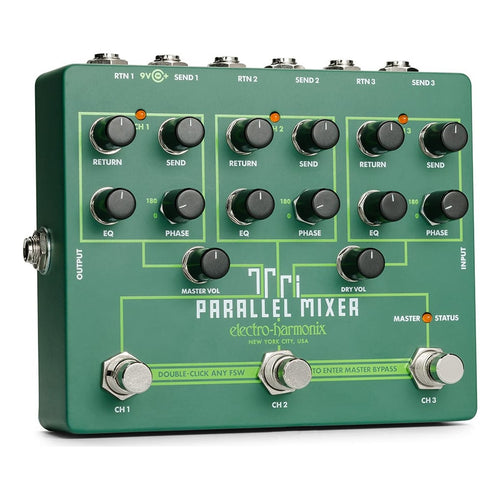

Pedal Switcher Electro-Harmonix Tri Parallel Mixer

Electro-Harmonix Tri Parallel Mixer là bộ trộn và chuyển ba vòng effects loop dạng pedal, cho phép bạn chạy tối đa ba nhánh hiệu ứng song song rồi trộn lại, hoặc chuyển qua lại giữa chúng như một switcher. Theo EHX, cùng một thiết bị còn dùng được để chia một cây đàn ra ba ampli, hoặc gom ba nhạc cụ về một ngõ ra. Mỗi kênh có núm Send, Return, EQ, công tắc đảo pha và footswitch riêng, cộng với núm Master Vol và Dry Vol chung. Mạch âm thanh là analog, có điều khiển kỹ thuật số. Pedal hợp với người chơi guitar hoặc bass thích thử nghiệm âm thanh, người dùng nhiều pedal synth, octave, delay muốn trộn chúng thay vì nối tiếp, hoặc người cần chuyển giữa nhiều ampli và nhiều nhạc cụ.

Vì sao cần chạy hiệu ứng song song

Trong cách nối truyền thống, các pedal nối tiếp nhau: ngõ ra của pedal này vào ngõ vào của pedal kia, nên hiệu ứng đứng trước ảnh hưởng mạnh đến mọi hiệu ứng phía sau. Tri Parallel Mixer cho phép mỗi nhánh nhận cùng một tín hiệu đầu vào và xử lý độc lập, rồi mới trộn lại ở ngõ ra. Sách hướng dẫn đưa ra hai ví dụ dễ hình dung. Ví dụ thứ nhất là trộn ba pedal dòng 9 Series của EHX – Mel9, B9 và Synth9 – để có cùng lúc tiếng mellotron, organ, synth và tiếng guitar gốc. Ví dụ thứ hai là chạy song song hai pedal overdrive rất khác nhau trên bass, cho tiếng méo dày và lạ, đồng thời dùng núm DRY VOL để giữ lại phần trầm tự nhiên của đàn. Với guitar, bạn có thể áp dụng tương tự: một nhánh delay, một nhánh reverb, một nhánh pitch shifter, mỗi nhánh nhận tiếng sạch thay vì nhận tiếng đã bị nhánh trước "tô màu".

Bố cục kênh và núm chỉnh

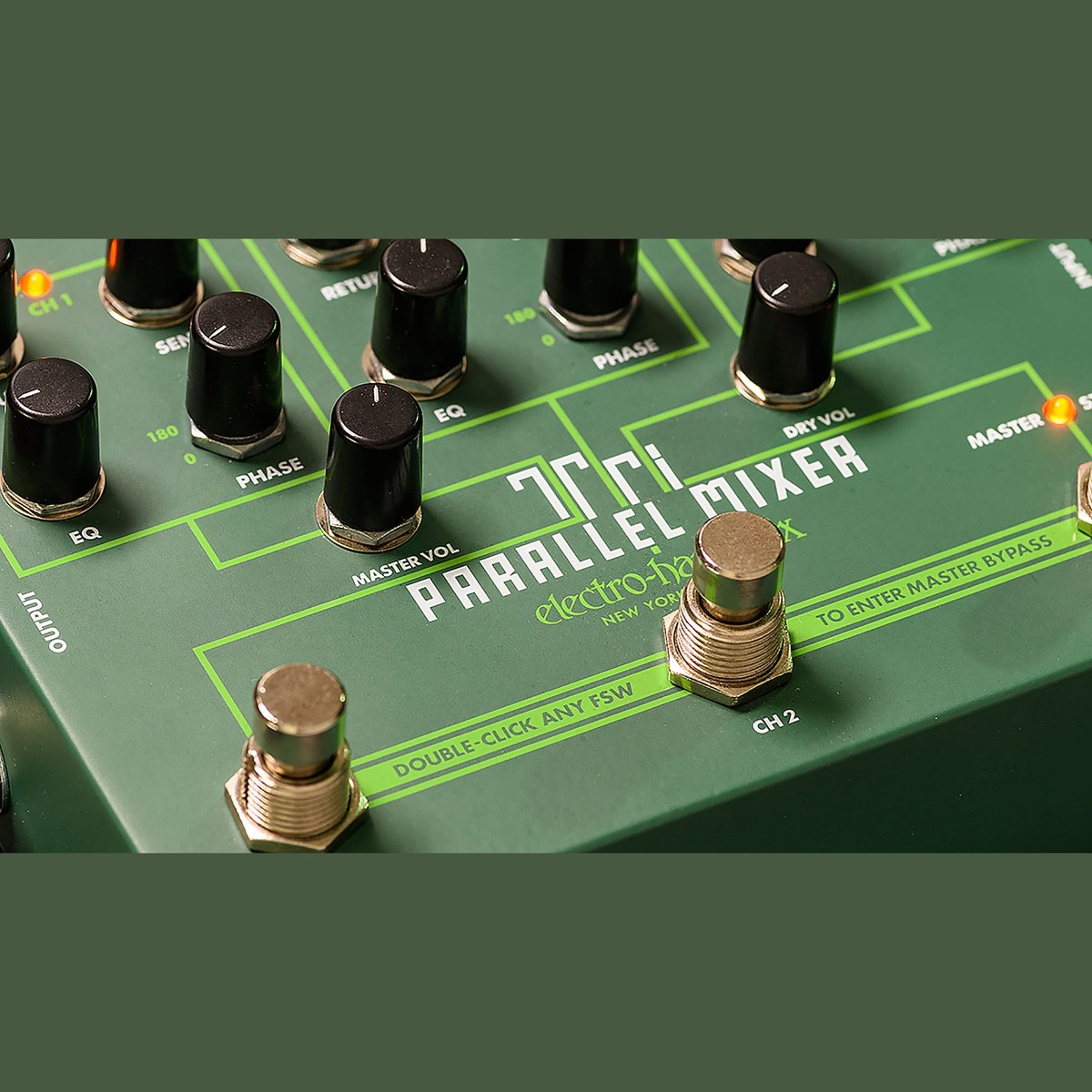

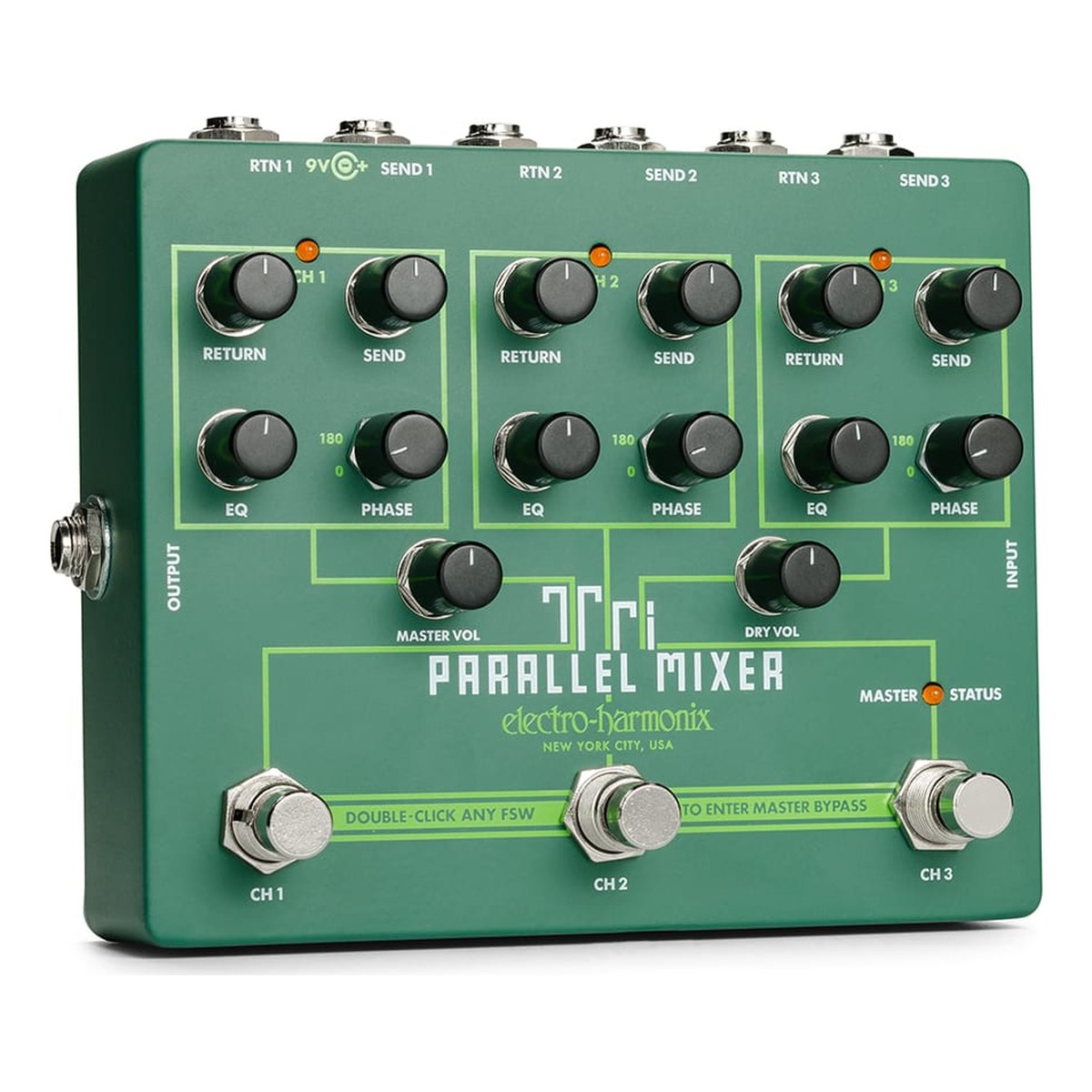

Ba kênh giống hệt nhau, mỗi kênh có jack SEND và RTN, núm SEND chỉnh mức tín hiệu gửi ra pedal, núm RETURN chỉnh mức tín hiệu nhận về trước khi đưa ra ngõ ra, núm EQ chỉnh màu tiếng của tín hiệu nhận về – để ở giữa là không tác động, vặn lên sáng hơn, vặn xuống tối hơn – và công tắc PHASE đảo pha tín hiệu gửi ra khi đặt ở 180. EHX giải thích công tắc này hữu ích khi một pedal trong vòng loop gây lệch pha lúc trộn với tiếng khô hoặc các vòng loop khác, biểu hiện thường là tiếng bị mỏng, hụt trầm khi trộn. Phần điều khiển chung gồm MASTER VOL chỉnh âm lượng tổng và DRY VOL chỉnh lượng tiếng gốc đưa thẳng ra ngõ ra. Ba footswitch CH 1, CH 2, CH 3 bật tắt từng kênh; nhấn đúp bất kỳ footswitch nào để vào master bypass, khi đó INPUT nối thẳng OUTPUT, nhấn một lần để quay lại. Pedal dùng buffered bypass.

Chế độ AND/XOR và ba kiểu tắt tiếng

Mặc định pedal chạy ở chế độ AND: bật tắt kênh nào chỉ ảnh hưởng kênh đó, nên bạn trộn được hai hoặc ba kênh cùng lúc. Chuyển sang XOR thì mỗi lúc chỉ một kênh được bật, bật kênh này sẽ tự tắt hai kênh kia – lúc này Tri Parallel Mixer làm việc như một switcher ba đường. Mỗi kênh còn có ba kiểu tắt tiếng. BOTH là mặc định, tắt cả phía gửi và nhận khi kênh tắt. SEND MUTING chỉ cắt phía gửi, phía nhận vẫn mở, nên đuôi delay hay reverb trong vòng loop được tắt dần tự nhiên khi bạn tắt kênh. RETURN MUTING chỉ cắt phía nhận, tín hiệu vẫn luôn đi ra jack SEND. Các thiết lập này được nhớ sau khi tắt nguồn, và có quy trình reset về mặc định trong sách hướng dẫn.

Những cấu hình khác theo hướng dẫn của EHX

Để chuyển giữa ba nhạc cụ, cắm mỗi đàn vào jack RTN của một kênh, đặt chế độ XOR rồi nhấn footswitch để chọn đàn; núm RETURN của từng kênh cân âm lượng riêng cho từng cây. Để đưa guitar ra hai ampli, nối jack SEND của hai kênh tới hai ampli, bạn có thể chuyển tức thì giữa hai ampli hoặc gửi ra cả hai cùng lúc, núm SEND chỉnh mức tín hiệu vào từng ampli. Sách hướng dẫn còn có ví dụ dùng RETURN MUTING với bộ Battalion Bass Preamp & DI: tín hiệu bass luôn đi ra jack SEND vào Battalion để cổng XLR của Battalion luôn có tiếng, còn tiếng chỉ đi ra ampli khi kênh được bật.

Kết nối, nguồn và gợi ý sử dụng

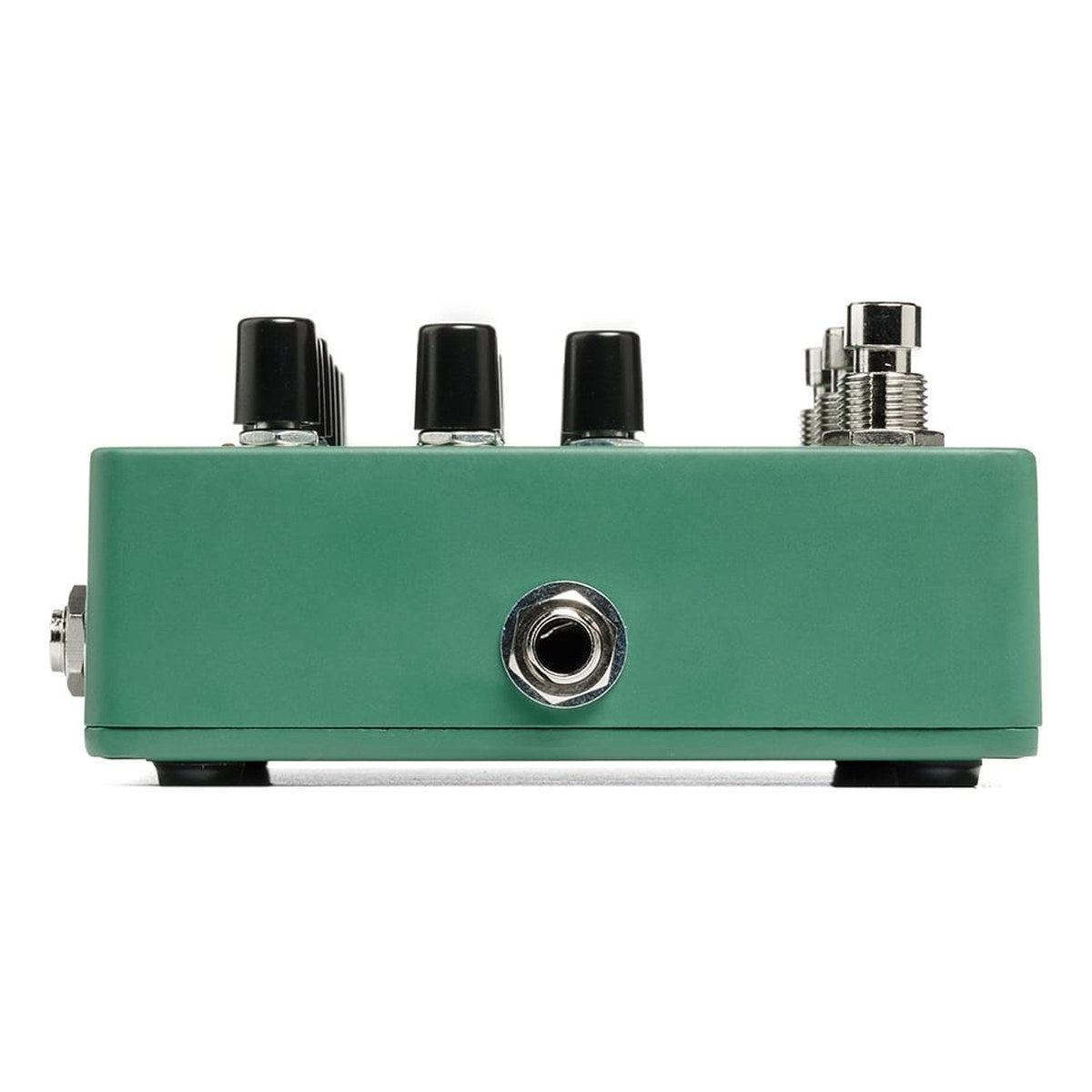

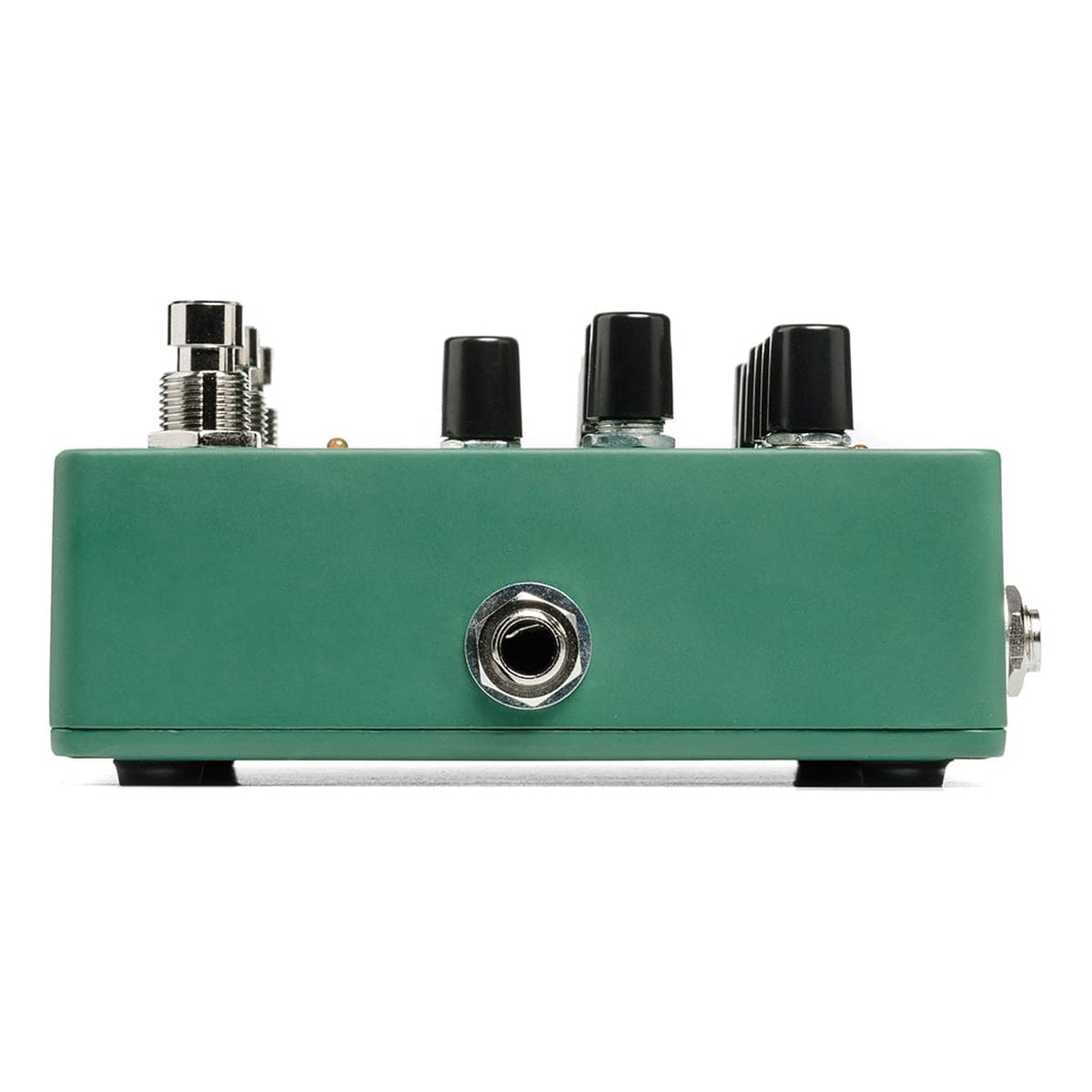

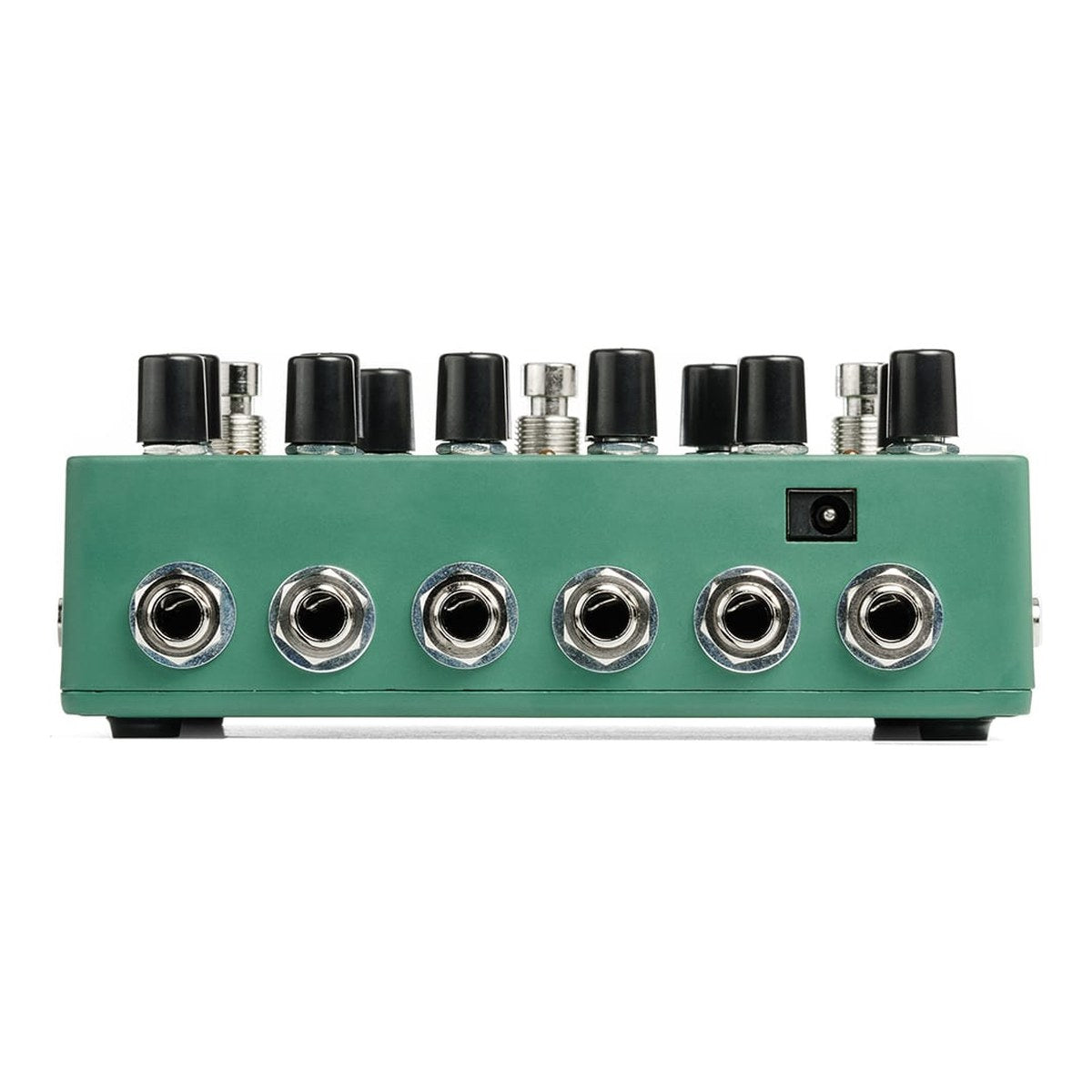

Tất cả kết nối dùng dây 6.3mm thông thường: INPUT ở bên phải, OUTPUT ở bên trái, sáu jack SEND/RTN ở cạnh trên. Theo sách hướng dẫn, trở kháng ra của jack SEND là 220Ω, trở kháng vào của jack RTN là 1MΩ. Nguồn là adapter 9.6VDC – 200mA đi kèm, cực âm ở giữa, pedal tiêu thụ 45mA. Vỏ có kích thước 5.75 x 4.75 x 2.5 inch. Khi mới dùng, hãy bắt đầu với DRY VOL ở mức vừa phải, SEND và RETURN mỗi kênh khoảng 12 giờ, EQ ở giữa, rồi bật từng kênh để cân âm lượng trước khi trộn nhiều kênh. Nếu chỉ cần chuyển A/B đơn giản hơn, bạn có thể xem Electro-Harmonix Switchblade Pro.

Thông số kỹ thuật (theo Electro-Harmonix)

Xem thêm

• Switcher, A/B box
• Electro-Harmonix Switchblade Pro
• Electro-Harmonix Super Switcher
• Electro-Harmonix MEL9
• Dây cáp patch pedal

Câu hỏi thường gặp về Tri Parallel Mixer

Tri Parallel Mixer khác một bộ chuyển A/B thông thường thế nào?

Ngoài chuyển kênh (chế độ XOR), Tri Parallel Mixer trộn được tối đa ba vòng effects loop song song, có thêm tiếng gốc qua DRY VOL, và mỗi kênh có Send, Return, EQ, đảo pha riêng.

Công tắc PHASE dùng khi nào?

Khi một pedal trong vòng loop gây lệch pha lúc trộn với tiếng khô hoặc kênh khác, gạt PHASE sang 180 để đảo pha tín hiệu gửi ra của kênh đó.

Đuôi delay, reverb có bị cắt khi tắt kênh không?

Ở chế độ mặc định BOTH thì có. Chuyển kênh đó sang SEND MUTING để chỉ cắt phía gửi, đuôi delay hoặc reverb sẽ tắt dần tự nhiên.

Dùng Tri Parallel Mixer cho bass được không?

Được. Sách hướng dẫn của EHX có ví dụ trộn song song hai overdrive trên bass và dùng DRY VOL để giữ phần trầm tự nhiên của đàn.

Tri Parallel Mixer có nhớ thiết lập sau khi tắt nguồn không?

Có. Theo EHX, pedal nhớ các kênh đang bật, kiểu tắt tiếng và chế độ AND/XOR; muốn về mặc định, giữ CH 1 và CH 3 trong lúc cắm nguồn để reset.

Mua Tri Parallel Mixer được kèm gì?

Theo EHX, pedal kèm adapter nguồn 9.6VDC – 200mA. Hàng chính hãng, bảo hành chính hãng, giao hàng toàn quốc.
