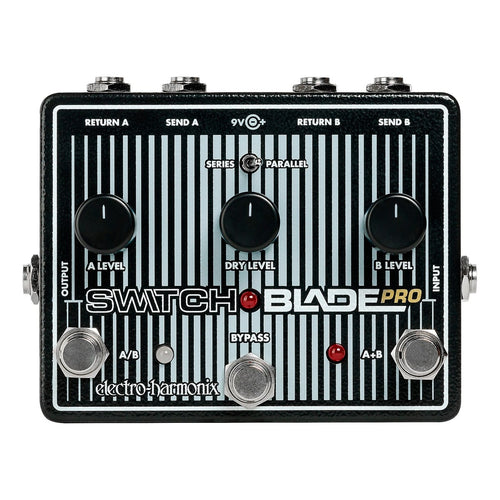

Pedal Switcher Electro-Harmonix Switchblade Pro

Electro-Harmonix Switchblade Pro là hộp chuyển tín hiệu (switcher) cao cấp của Electro-Harmonix (EHX) với hai vòng hiệu ứng A và B, chạy nối tiếp hoặc song song, ba công tắc chân dạng soft-touch, núm chỉnh âm lượng riêng cho từng ngõ vào và chuyển mạch true bypass cơ học bằng relay. Một pedal nhỏ có thể làm A/B box chọn hai ampli hoặc bật cả hai, làm bộ chuyển hai chuỗi pedal, làm mixer ba nhạc cụ vào một ampli, làm boost sạch tới 6 dB, hay giúp người chơi bass trộn tiếng gốc với chuỗi hiệu ứng. Pedal đi kèm adapter 9.6VDC-200mA. Đây là công cụ dành cho người có pedalboard phức tạp, chơi live cần đổi nhanh giữa các chuỗi tiếng hoặc dùng nhiều ampli, nhiều nhạc cụ.

Hai vòng hiệu ứng A, B nối tiếp hoặc song song

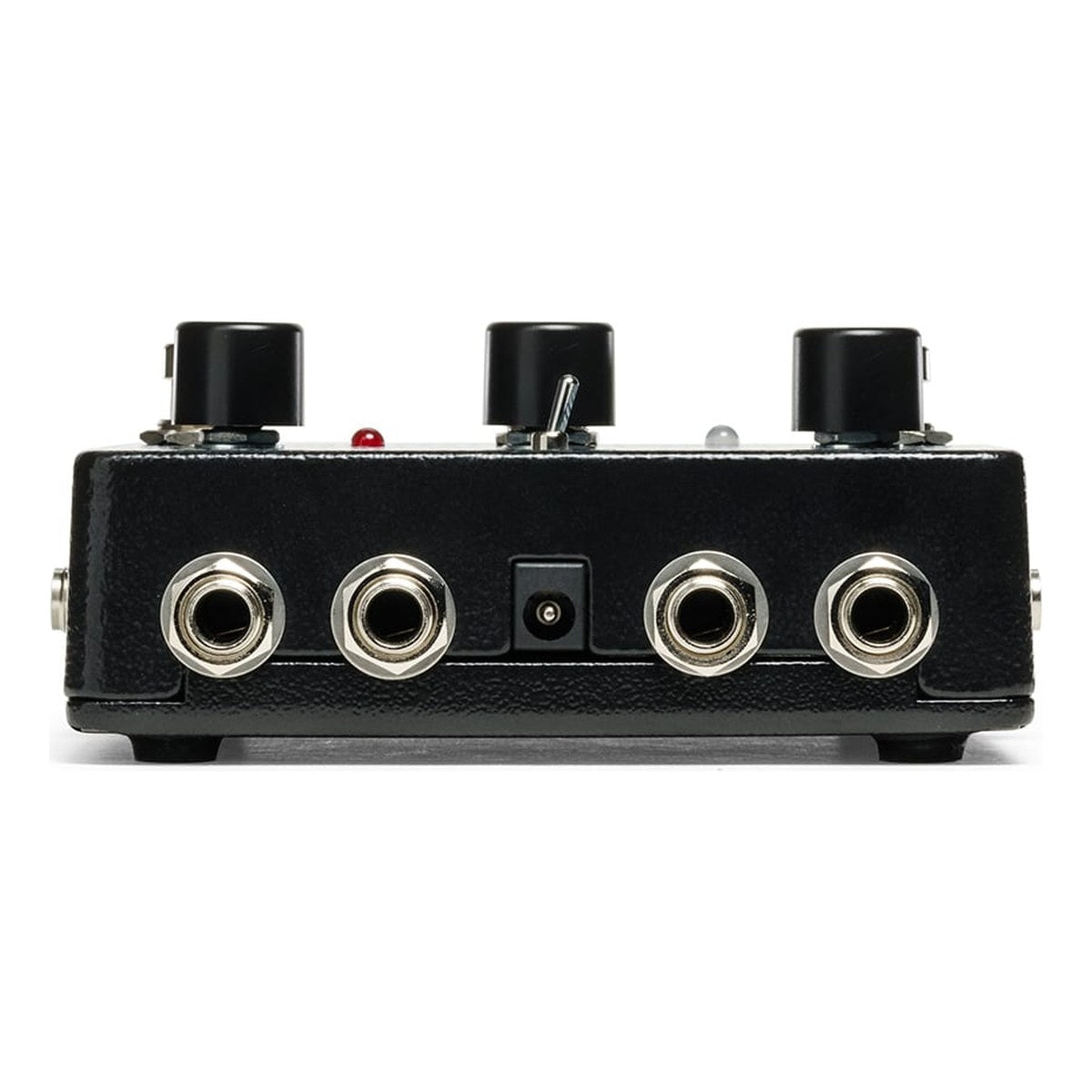

Mỗi vòng hiệu ứng có một jack SEND để gửi tín hiệu ra pedal hoặc ampli và một jack RETURN để nhận tín hiệu trở lại. Công tắc SERIES/PARALLEL làm việc cùng hai footswitch A/B và A+B để quyết định đường đi của tín hiệu. Ở chế độ SERIES, hai vòng được nối nối tiếp, và footswitch A/B quyết định vòng nào đứng trước khi cả hai cùng bật. Ở chế độ PARALLEL, tín hiệu được chia đồng thời vào A và B; khi bật A+B, hai nhánh được trộn lại ở ngõ ra, còn khi tắt A+B, chỉ một vòng hoạt động theo lựa chọn của A/B. Ví dụ trong sách hướng dẫn: vòng B chứa overdrive và phaser cho tiếng dirty, vòng A chứa delay và reverb cho tiếng clean; bạn dùng riêng từng chuỗi, hoặc bật A+B để chạy nối tiếp cả hai. Ở chế độ song song, bạn có thể cho pedal synth vào delay ở vòng B và compressor vào reverb ở vòng A, hai nhánh độc lập rồi được cộng lại trước khi vào ampli.

Ba footswitch soft-touch và các núm LEVEL

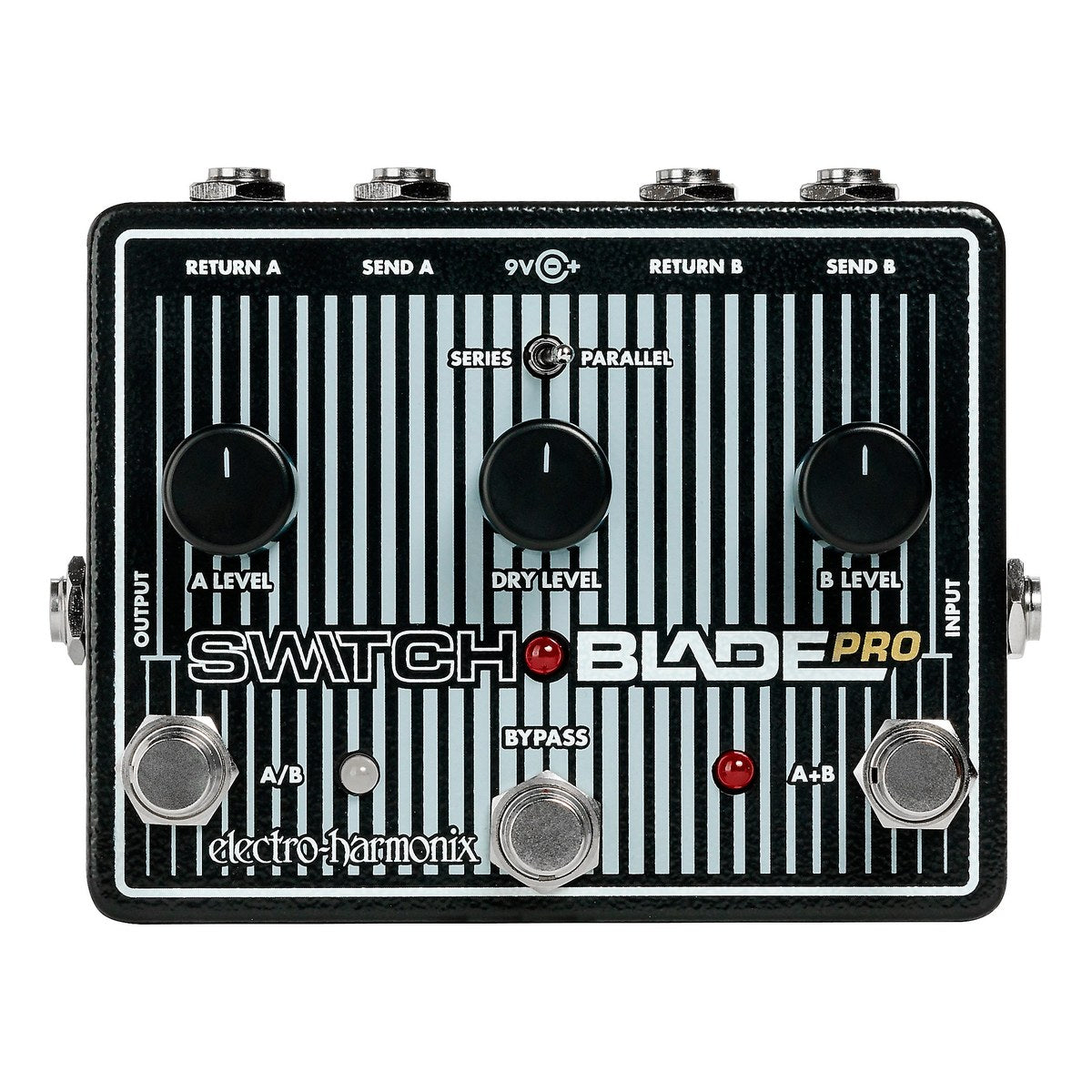

Footswitch BYPASS bật Switchblade Pro, chuyển tín hiệu từ INPUT tới các jack SEND; việc chuyển mạch được thực hiện bằng relay và true bypass cơ học. Footswitch A/B chọn giữa vòng A (đèn đỏ) và vòng B (đèn xanh lá). Footswitch A+B bật cả hai vòng cùng lúc bất kể cấu hình, có thể là hai vòng hiệu ứng, hai ampli qua các jack SEND hay hai nhạc cụ qua các jack RETURN. Ba núm A LEVEL, DRY LEVEL và B LEVEL lần lượt chỉnh âm lượng tín hiệu vào jack RETURN A, jack INPUT và jack RETURN B; ở vị trí 12 giờ là mức gốc (unity gain), vặn hết theo chiều kim đồng hồ tăng 6 dB. Nhờ vậy bạn cân được âm lượng giữa các chuỗi pedal, giữa hai ampli, hoặc dùng một vòng trống chỉ nối bằng dây đàn để có boost sạch có thể chỉnh, rất tiện cho đoạn solo. Bên trong máy còn có hai công tắc PHASE A và PHASE B để đảo pha 180° tín hiệu ở SEND A, SEND B, dùng cho những pedal có tín hiệu ra ngược pha; muốn chỉnh phải tháo 4 con vít dưới đáy.

Những cách dùng thực tế

Dùng hai ampli: chỉ cần nối SEND A và SEND B tới hai ampli, footswitch A/B chọn ampli, và đặt PARALLEL nếu muốn bật cả hai cùng lúc bằng A+B; EHX lưu ý có thể cần nhấc đất (ground lift) trên một ampli để tránh tiếng ù. Ba nhạc cụ vào một ampli: guitar vào INPUT, hai nhạc cụ khác như violin điện hay keyboard vào RETURN A và RETURN B; khi bypass bạn chơi guitar, khi bật Switchblade Pro bạn chuyển giữa hai nhạc cụ kia, mỗi cái chỉnh âm lượng bằng núm LEVEL riêng. Chuyển sang PARALLEL thì cả ba được trộn chung, hữu ích cho ba người chơi chung một ampli hay cho một bộ máy nhạc điện tử. Với bass, núm DRY LEVEL cho phép trộn tiếng gốc vào ngõ ra trong khi các pedal trong vòng hiệu ứng vẫn tác động, và Switchblade Pro ngăn hiện tượng "hút tiếng" khi các pedal vintage không có true bypass trong vòng hiệu ứng được tắt.

Chế độ nâng cao: bỏ chặn SEND, RETURN

Bình thường, khi một vòng không hoạt động, tín hiệu ra từ jack SEND và vào từ jack RETURN của vòng đó bị chặn. Switchblade Pro cho phép bỏ chặn từng phần. Bỏ chặn SEND hữu ích khi bạn muốn một ngõ SEND luôn có tín hiệu, ví dụ làm ngõ "dry out" tới một ampli khác: chọn vòng bằng A/B rồi giữ A+B ít nhất 3 giây, đèn A+B nháy nhanh là đã bỏ chặn. Bỏ chặn RETURN hữu ích để giữ lại đuôi delay hoặc reverb ở vòng B khi chuyển về vòng A: chọn vòng rồi giữ BYPASS ít nhất 3 giây, đèn BYPASS nháy nhanh là đã bỏ chặn. Lặp lại thao tác để trở về hoạt động bình thường, khi đó đèn sẽ nháy chậm.

Nguồn điện và thông số kết nối

Switchblade Pro cần adapter 9V DC cấp ít nhất 170 mA, cực âm ở giữa, và tiêu thụ 165 mA; adapter EHX 9.6DC-200 đi kèm trong hộp. Khi dùng bộ nguồn pedal, hãy cấp cho nó một cổng đáp ứng tối thiểu 170 mA. Jack INPUT có trở kháng vào 2.2 MΩ và nhận được tín hiệu mức nhạc cụ hoặc mức line tới 4.2 Vp-p mà không bị méo. Hai jack SEND có trở kháng ra 220 Ω, hai jack RETURN có trở kháng vào 90 kΩ. Theo EHX, mạch dùng buffer chất lượng cao, ít nhiễu và có headroom lớn.

Switchblade Pro phù hợp với ai

Thiết bị hợp với người chơi có hai chuỗi pedal muốn đổi bằng một cú đạp, người dùng hai ampli, người chơi nhiều nhạc cụ trên sân khấu, người chơi bass cần trộn tiếng gốc với chuỗi hiệu ứng, và người có pedal vintage không true bypass. Bạn cũng có thể xem Switchblade+ của EHX hoặc danh mục switcher, A/B box.

Thông số kỹ thuật (theo Electro-Harmonix)

Xem thêm

• Electro-Harmonix Switchblade+
• Switcher, A/B box

Câu hỏi thường gặp về Switchblade Pro

Switchblade Pro có dùng để chuyển giữa hai ampli được không?

Được. Nối SEND A và SEND B tới hai ampli, dùng A/B để chọn; đặt PARALLEL và bật A+B nếu muốn chạy cả hai ampli cùng lúc. Có thể cần ground lift ở một ampli để tránh ù.

Chế độ SERIES và PARALLEL khác nhau thế nào?

SERIES nối hai vòng nối tiếp, A/B quyết định vòng nào đứng trước; PARALLEL chia tín hiệu vào cả hai vòng cùng lúc rồi trộn lại ở ngõ ra khi bật A+B.

Làm sao giữ đuôi delay, reverb khi chuyển vòng?

Chọn vòng chứa delay, reverb bằng A/B, giữ BYPASS ít nhất 3 giây để bỏ chặn RETURN của vòng đó (đèn BYPASS nháy nhanh); đuôi hiệu ứng sẽ còn khi bạn chuyển sang vòng kia.

Switchblade Pro có làm boost được không?

Được. Mỗi núm LEVEL tăng tối đa 6 dB; nối một vòng bằng dây đàn và bật vòng đó để có boost sạch chỉnh được cho đoạn solo.

Switchblade Pro cần nguồn bao nhiêu mA?

Adapter 9V DC cực âm ở giữa, tối thiểu 170 mA; pedal tiêu thụ 165 mA. Hộp đã kèm adapter EHX 9.6DC-200.
