Phơ Distortion Red Panda Bitmap 2

Red Panda Bitmap 2 là phơ bitcrusher của Red Panda (Mỹ): máy méo tiếng đàn theo kiểu digital bằng cách giảm độ phân giải bit và tần số lấy mẫu, cộng thêm waveshaper, wavefolder và wave window cho distortion số cực mạnh. Bitmap 2 có DRIVE tới 60 dB, bộ lọc low-pass 4 cực, LFO và envelope điều khiển tần số lấy mẫu, bốn preset trên mặt máy, MIDI và vào ra stereo. Máy dùng được cho guitar, bass, synth và drum machine, hợp với người muốn chất méo sạn của sampler đời đầu, tiếng game 8-bit hay fuzz số gắt.

Bitcrusher là gì và Bitmap 2 đến từ đâu

Bitcrusher méo tiếng bằng hai cách: giảm tần số lấy mẫu (núm FREQ) và giảm độ sâu bit (núm CRUSH). Theo sách hướng dẫn, overdrive hay fuzz thêm hài âm vào tín hiệu, còn bitcrush thêm các tần số không hài hòa và tiếng nhiễu, nhưng là nhiễu có tổ chức, bám theo tiếng đàn nên vẫn nghe có tính nhạc. Sản phẩm đầu tiên của Red Panda chính là một module bitcrusher cho dock Line 6 ToneCore năm 2009; Bitmap đời đầu ra năm 2014. Bitmap 2 gộp tính năng của cả hai, cộng thêm một phơ foldover distortion chưa từng phát hành, và được chỉnh để giữ sustain tối đa mà không lụp bụp ở nốt staccato.

Đường tín hiệu: DRIVE, waveshaper, crusher rồi bộ lọc

Tín hiệu vào qua DRIVE trước, khuếch đại từ 0 tới 60 dB với hard clipping kiểu mixer bị overdrive, hoặc hai kiểu Distortion 1 (cả dải tần) và Distortion 2 (tập trung dải trung) chọn trong web editor. Sau đó là khâu waveshaping, rồi tín hiệu được lấy mẫu lại và giảm bit; Bitmap mô phỏng bộ chuyển đổi A/D, D/A của sampler đời đầu nên có thêm độ phi tuyến. Cuối cùng là bộ lọc low-pass 4 cực để làm mềm các cạnh sắc. Vì bitcrush phụ thuộc biên độ, cách đặt DRIVE ảnh hưởng mạnh tới tiếng: thấp thì tiếng ngắt quãng, cao thì sustain dày.

Các núm, nút WAVE và công tắc ENV:DEST

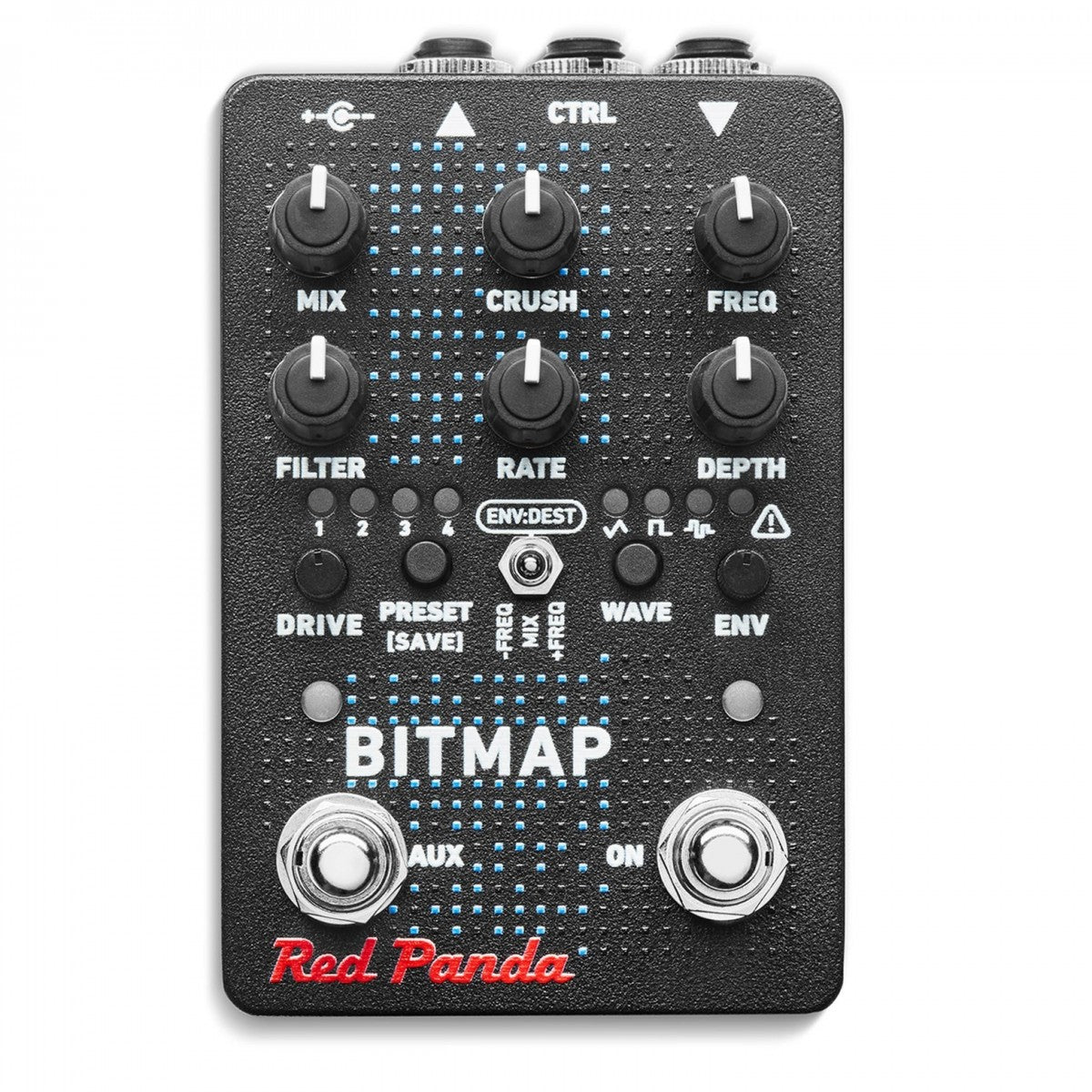

Hàng trên có MIX, CRUSH, FREQ; hàng giữa có FILTER, RATE, DEPTH. MIX trộn từ hoàn toàn tiếng gốc tới hoàn toàn tiếng xử lý, giúp giữ phần trầm hoặc chỉ thêm chút sạn. CRUSH giảm bit từ 24 xuống 1, FREQ hạ tần số lấy mẫu từ 48.000 Hz xuống 110 Hz. FILTER chỉnh tần số cắt của bộ lọc. RATE và DEPTH là tốc độ và độ sâu LFO; vặn DEPTH hết trái là tắt điều chế. Hàng dưới gồm núm nhỏ DRIVE, nút PRESET, công tắc ENV:DEST, nút WAVE và núm nhỏ ENV. Nút WAVE chọn sóng LFO tam giác, vuông, ngẫu nhiên hoặc ba kiểu méo wavefolder, wave window, waveshaper. Giữ WAVE tới khi đèn chuyển xanh lơ để vào lớp phụ: MIX thành mức ra, FILTER thành resonance.

LFO, envelope và footswitch AUX

LFO mặc định điều chế tần số lấy mẫu, có thể chuyển sang bộ lọc hoặc MIX qua web editor; tốc độ đồng bộ được tap tempo hoặc MIDI clock và vặn lên tới dải âm tần. Envelope follower đọc lực đánh trước DRIVE, nên tiếng vẫn bão hòa mà còn động: nó có thể đẩy tần số lấy mẫu lên hoặc xuống, thay đổi MIX hoặc mở bộ lọc kiểu auto-filter, và đèn phải chuyển xanh lá khi envelope đang hoạt động. Footswitch trái AUX mặc định là tap tempo, đổi được sang chuyển preset hoặc giữ LFO.

Preset, MIDI, kết nối và cấp nguồn

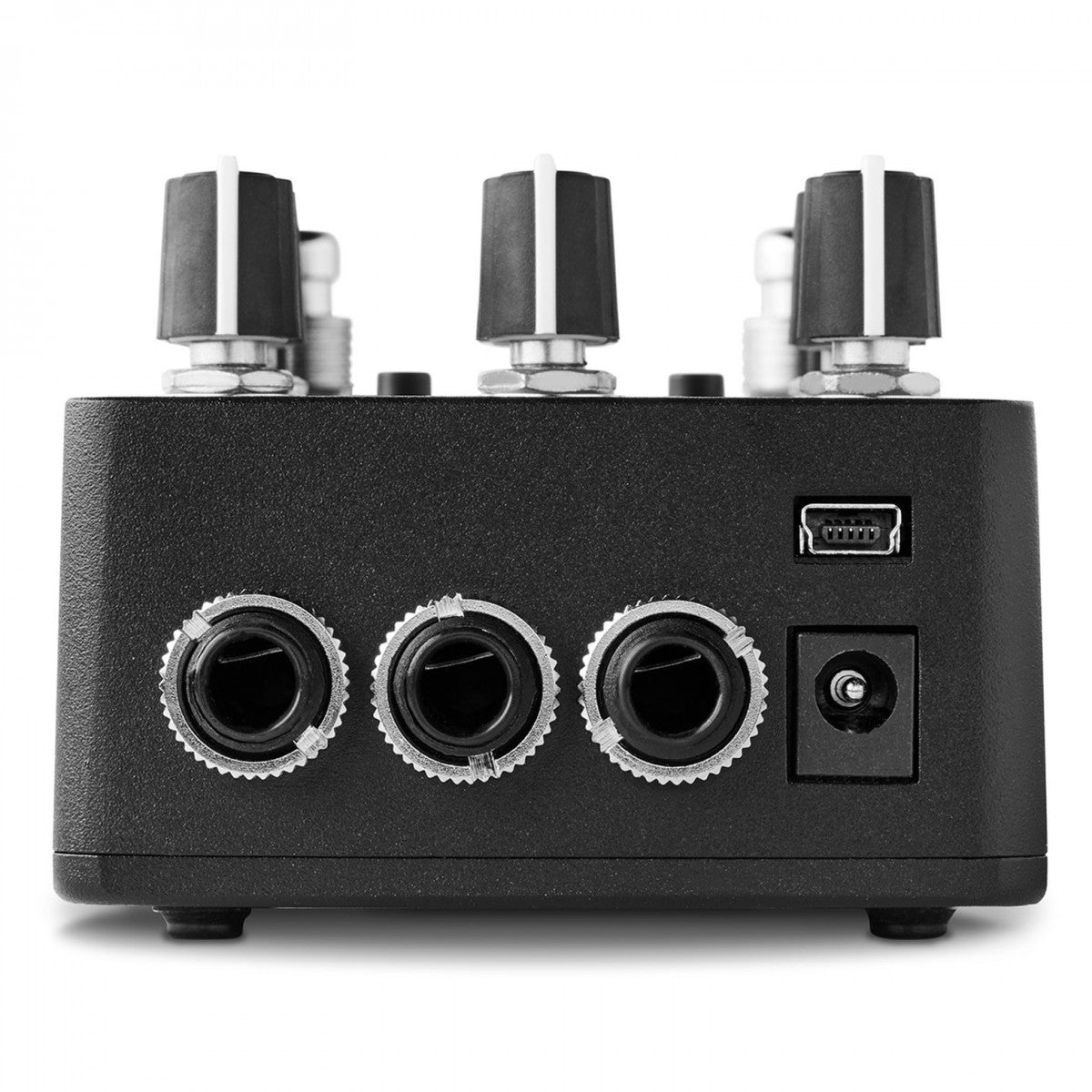

Bitmap 2 có bốn preset gọi bằng nút PRESET và 127 preset qua MIDI; web editor (trình duyệt hỗ trợ Web MIDI như Chrome) mở các thông số ẩn, sao lưu và chép preset. MIDI đi qua USB mini hoặc jack CTRL dạng TRS; CTRL còn nhận pedal expression, công tắc remote hoặc tap. Vào ra dạng TRS, mặc định stereo vào stereo ra, mức vào tối đa +8 dBu nên nhận được tín hiệu line từ synth. Footswitch ON dạng soft touch, bật tắt kiểu nhấn hoặc giữ, bypass analog có buffer. Máy cần adapter 9V DC âm giữa, tối thiểu 250 mA, không kèm theo. Muốn so thêm, xem các phơ distortion guitar khác hoặc Electro-Harmonix Mainframe, một bitcrusher khác.

Thông số kỹ thuật (theo Red Panda)

Xem thêm

• Phơ distortion guitar
• Phơ synth guitar
• Phơ granular delay Red Panda Particle 2
• Phơ reverb Red Panda Context 2
• Phơ cho bass

Câu hỏi thường gặp về Red Panda Bitmap 2

CRUSH và FREQ trên Bitmap 2 khác nhau thế nào?

CRUSH giảm độ phân giải bit từ 24 xuống 1 bit, kể cả mức lẻ: vặn lên sẽ nghe tiếng nhiễu bám theo tiếng đàn, rồi méo dần thành kiểu fuzz sóng vuông bị gate. FREQ hạ tần số lấy mẫu từ 48 kHz xuống 110 Hz, sinh aliasing và các tần số không hài hòa, cho tiếng game 8-bit hoặc giai điệu bị bẻ lệch.

Chỉnh DRIVE thế nào để Bitmap 2 không bị rè, ngắt tiếng?

Red Panda khuyên vặn DRIVE sao cho đèn báo mức chỉ thỉnh thoảng nháy, khi đó tín hiệu dùng hết dải bit. Vặn DRIVE thấp quá thì tiếng lụp bụp và ngắt quãng, vặn cao thì sustain dày và bão hòa hơn. Từ firmware 2.1, DRIVE có tới 60 dB gain và ba kiểu bão hòa chọn trong web editor.

Công tắc ENV:DEST ba vị trí dùng để làm gì?

Công tắc chọn thứ mà envelope follower điều khiển. -FREQ hạ tần số lấy mẫu khi đánh mạnh, nên đầu nốt nhiều aliasing hơn; +FREQ thì ngược lại, nốt mạnh sạch hơn và vỡ dần khi tắt; MIX tăng lượng tiếng xử lý theo lực đánh. Giữ WAVE khi gạt công tắc để chuyển envelope sang bộ lọc (auto-filter) hoặc MIX đảo.

Footswitch AUX của Bitmap 2 gán được những việc gì?

Mặc định AUX là tap tempo cho LFO. Qua web editor hoặc MIDI có thể đổi AUX thành chuyển preset, Preset Shift (giữ chân để nhảy tạm sang preset kế tiếp), bật tắt modulation, LFO Hold (giữ để đóng băng LFO) hoặc LFO Hold bật tắt. Đây là cài đặt chung, áp dụng cho mọi preset.

Wavefolder, wave window và waveshaper trên Bitmap 2 là gì?

Đây là ba kiểu méo phi tuyến chọn bằng nút WAVE, dùng thay cho điều chế tần số lấy mẫu; đèn hiện ●○○● là wavefolder, ○●○● là wave window, ○○●● là waveshaper. Wavefolder gập đỉnh và đáy sóng xuống để tạo hài âm mới. DEPTH chỉnh mức tác động, kết hợp với DRIVE cho rất nhiều kiểu méo khác nhau.

Firmware 2.1 thêm gì cho Bitmap 2?

Bản 2.1 ra tháng 12/2024: DRIVE tăng từ 40 lên 60 dB, thêm hai kiểu distortion bên cạnh hard clipping, bộ lọc có ba dải và chỉnh được resonance tới mức tự dao động, thêm bộ lọc chống aliasing giống sampler 12-bit, chỉnh mức ra từ -30 tới +6 dB kèm tự cân âm lượng, envelope đặt trước DRIVE và điều khiển được bộ lọc.
