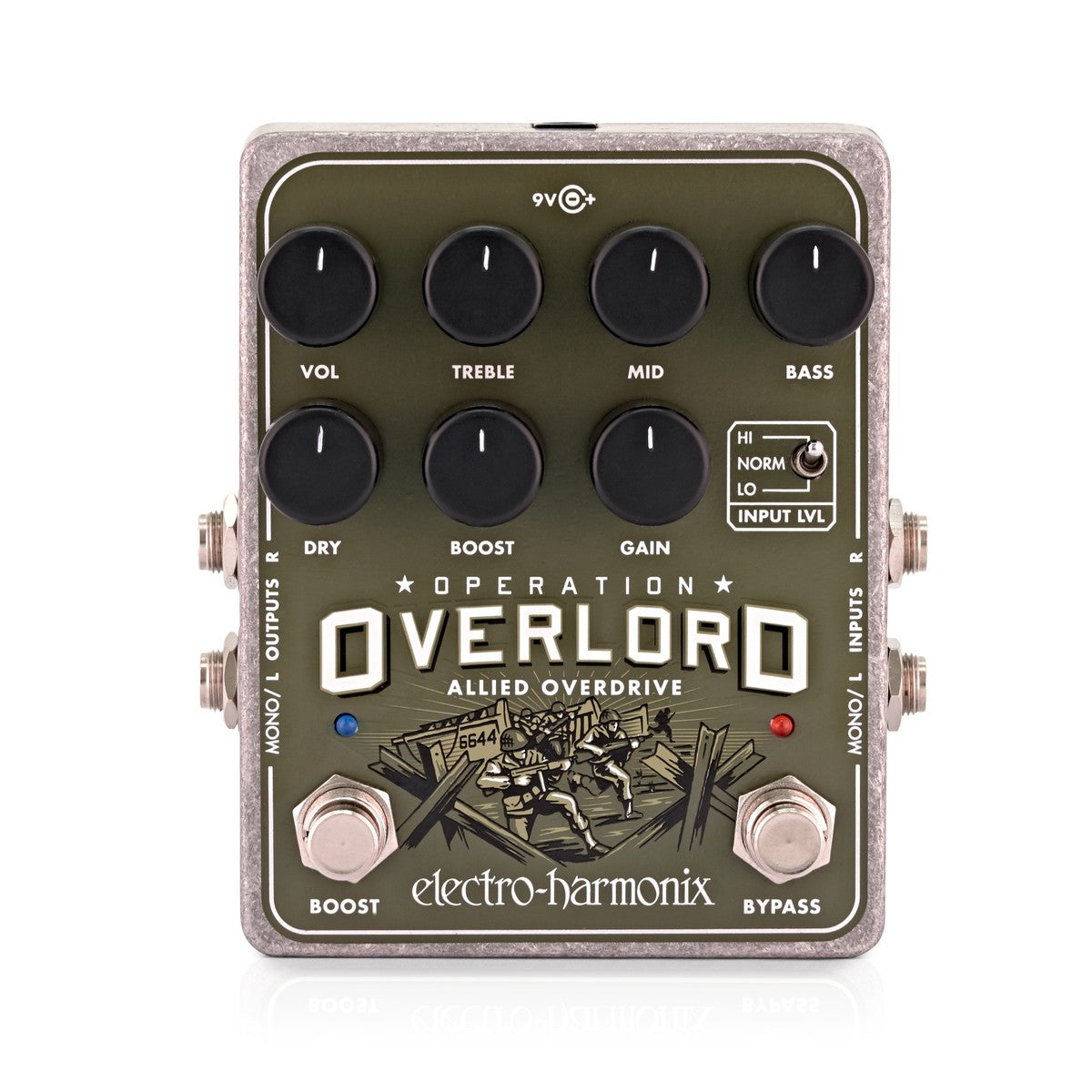

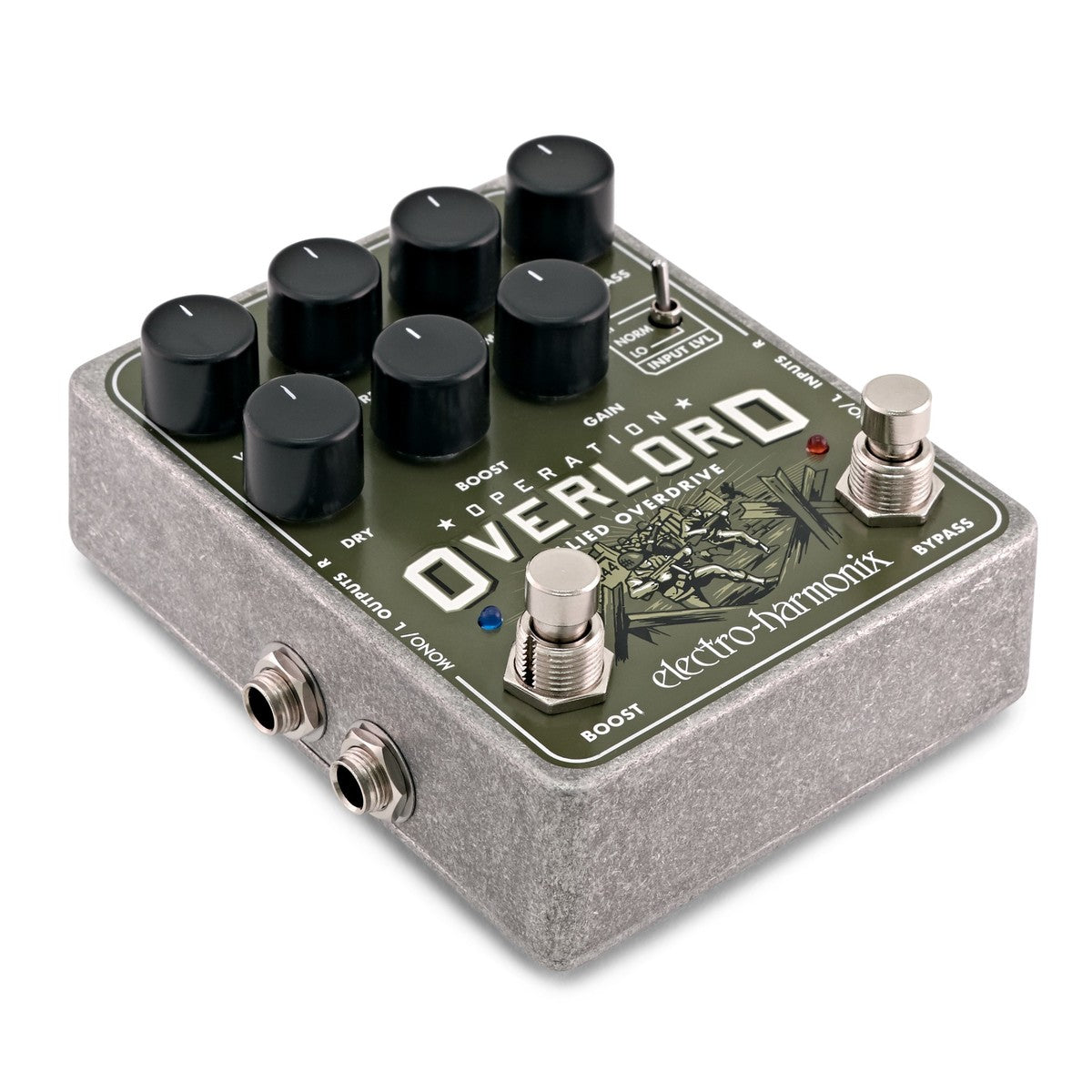

Overdrive Pedal Guitar Electro Harmonix Operation Overlord Allied

Bình thường Và Tăng cường

Operation Overlord cho phép bạn sử dụng bàn đạp ở hai chế độ: Bình thường hoặc Tăng cường. Chế độ Bình thường sử dụng ba giai đoạn tăng JFET để đạt được chế độ tăng âm kiểu ampli đèn cho âm thanh tăng âm từ thấp đến trung bình. Khi ở chế độ Bình thường, bạn có thể sử dụng điều khiển Tăng âm để xác định chính xác lượng tăng âm mà bạn mong muốn. Chế độ Tăng cường kích hoạt mạch tăng âm kiểu bàn đạp cổ điển trước các giai đoạn JFET để tăng độ méo tiếng và độ nhiễu tổng thể.

Chế độ Boost có thể được kích hoạt thông qua công tắc chân Boost và hoạt động khi đèn LED màu xanh sáng. Ở chế độ Boost, cả núm Gain và Boost đều hoạt động và núm Boost điều khiển lượng gain bổ sung được đưa vào mạch JFET chính. Mạch Boost cũng có thể được cấu hình để hoạt động độc lập mà không cần các giai đoạn gain của JFET, bằng cách định vị công tắc trượt bên trong bàn đạp và trượt đến tùy chọn có nhãn "BOOST INDEPENDENT". Thao tác này vô hiệu hóa núm điều khiển Gain và Boost và cho phép các nút điều khiển khác hoạt động bình thường khi chỉ có đèn LED màu xanh sáng và đèn LED màu đỏ thì không. Kích hoạt chế độ bình thường (có thể nhận thấy bằng đèn LED màu đỏ sáng), bàn đạp sẽ hoạt động bình thường.

Kiểm Soát

Gain: Kiểm soát lượng overdrive/distortion. Xoay theo chiều kim đồng hồ sẽ tăng lượng gain đầu vào.
Boost: Điều khiển lượng khuếch đại bổ sung được đưa vào mạch chính khi chế độ Boost và Normal được kích hoạt (cả hai đèn LED đều sáng). Xoay theo chiều kim đồng hồ sẽ tăng lượng méo tiếng.
Khô: Trộn tín hiệu sạch không thay đổi với độ méo do bàn đạp tạo ra. Ở mức tối thiểu, đầu ra sẽ được overdrive hoàn toàn mà không có tín hiệu khô. Ở vị trí tối đa, tín hiệu sẽ hoàn toàn khô mà không có tín hiệu overdrive/distorted nào của Operation Overlord. Điều này lý tưởng để duy trì tính toàn vẹn hài hòa khi chơi, hoàn hảo cho bàn phím hoặc guitar bass. Nó cũng tuyệt vời để xếp chồng Operation Overlord với các bàn đạp drive khác hoặc nếu bạn đang chơi qua một bộ khuếch đại overdrive.
Input Lvl: Kiểm soát mức đầu vào tổng thể của nhạc cụ của bạn vào Operation Overlord. Sử dụng để xem mức tăng phù hợp cho nhiều loại nhạc cụ khác nhau. Đặt công tắc thành HI được khuyến nghị cho các nhạc cụ cấp thấp, chẳng hạn như guitar có bộ thu đơn cuộn hoặc đàn piano điện cổ điển. Đặt công tắc thành NORM được khuyến nghị cho guitar được trang bị humbucker và hầu hết các trạm làm việc bàn phím hiện đại. Sử dụng cài đặt LO cho các nhạc cụ công suất cao như một số bộ tổng hợp và guitar tăng cường.
Âm trầm: Kiểm soát chủ động cho dải tần số âm trầm.
Mid: Kiểm soát chủ động cho dải tần số trung bình.
Âm bổng: Kiểm soát chủ động cho dải tần số âm bổng.
Vol: Kiểm soát tổng mức âm lượng đầu ra của Operation Overlord. Xoay theo chiều kim đồng hồ sẽ tăng mức đầu ra tổng thể.
Công tắc chân bỏ qua & đèn LED đỏ: Chuyển đổi chế độ Operation Overlord đang hoạt động hay ở chế độ bỏ qua đệm. Khi bàn đạp được kích hoạt, đèn LED đỏ sẽ sáng.
Công tắc chân Boost & đèn LED xanh: Bật và tắt chế độ Boost. Khi chế độ Boost được kích hoạt, đèn LED xanh sẽ sáng.

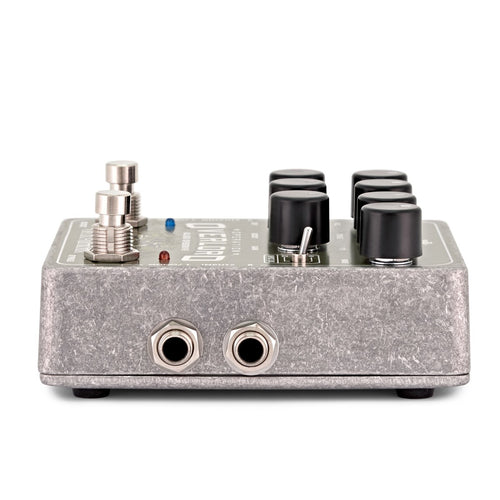

Giắc cắm đầu vào L/R: Giắc cắm 1/4'' để cung cấp đầu vào đơn âm hoặc âm thanh nổi. Sử dụng đầu vào L sẽ truyền tín hiệu ở dạng đơn âm.

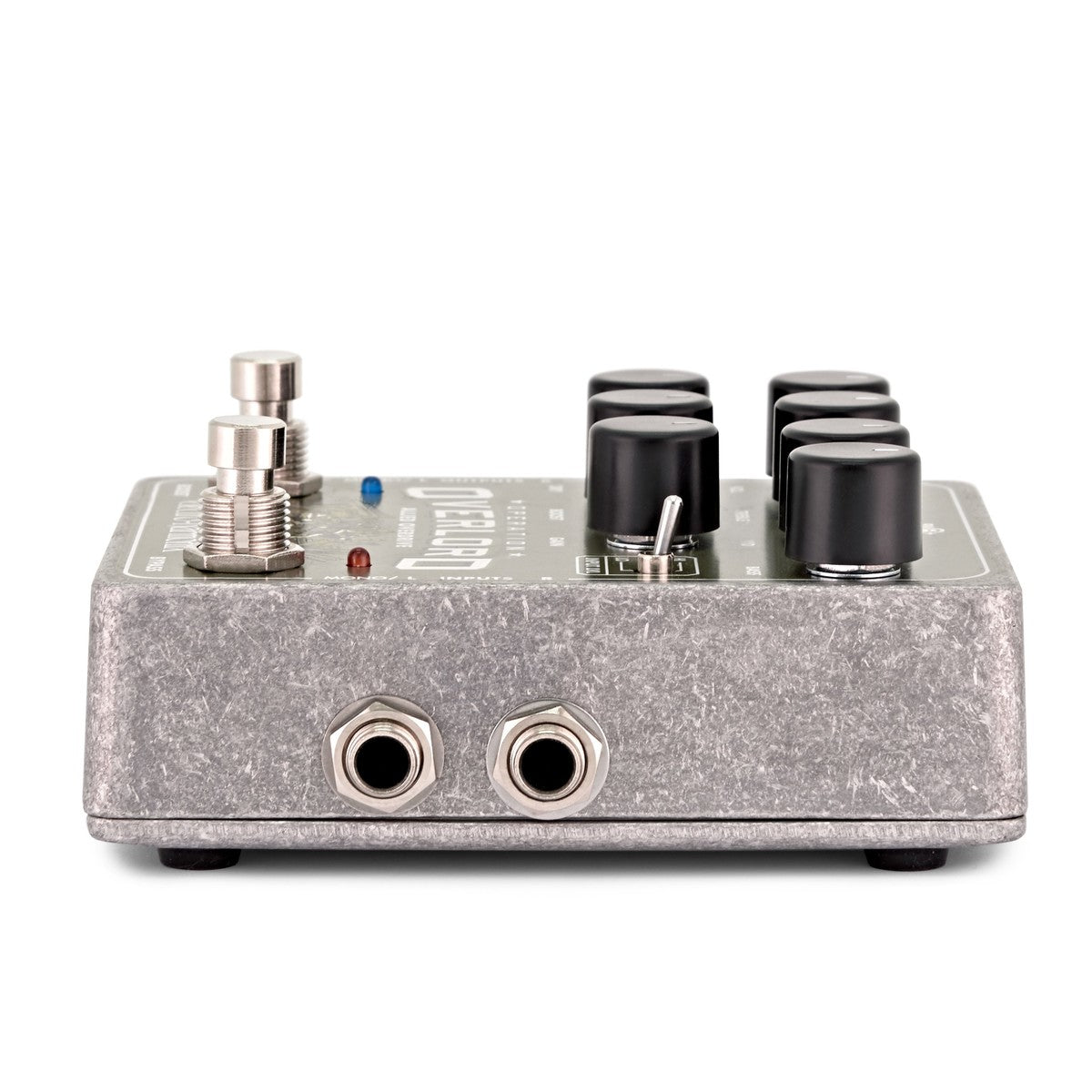

Giắc cắm đầu ra L/R: Giắc cắm 1/4'' để cung cấp đầu ra đơn âm hoặc âm thanh nổi. Sử dụng đầu ra L sẽ truyền tín hiệu ở dạng đơn âm.

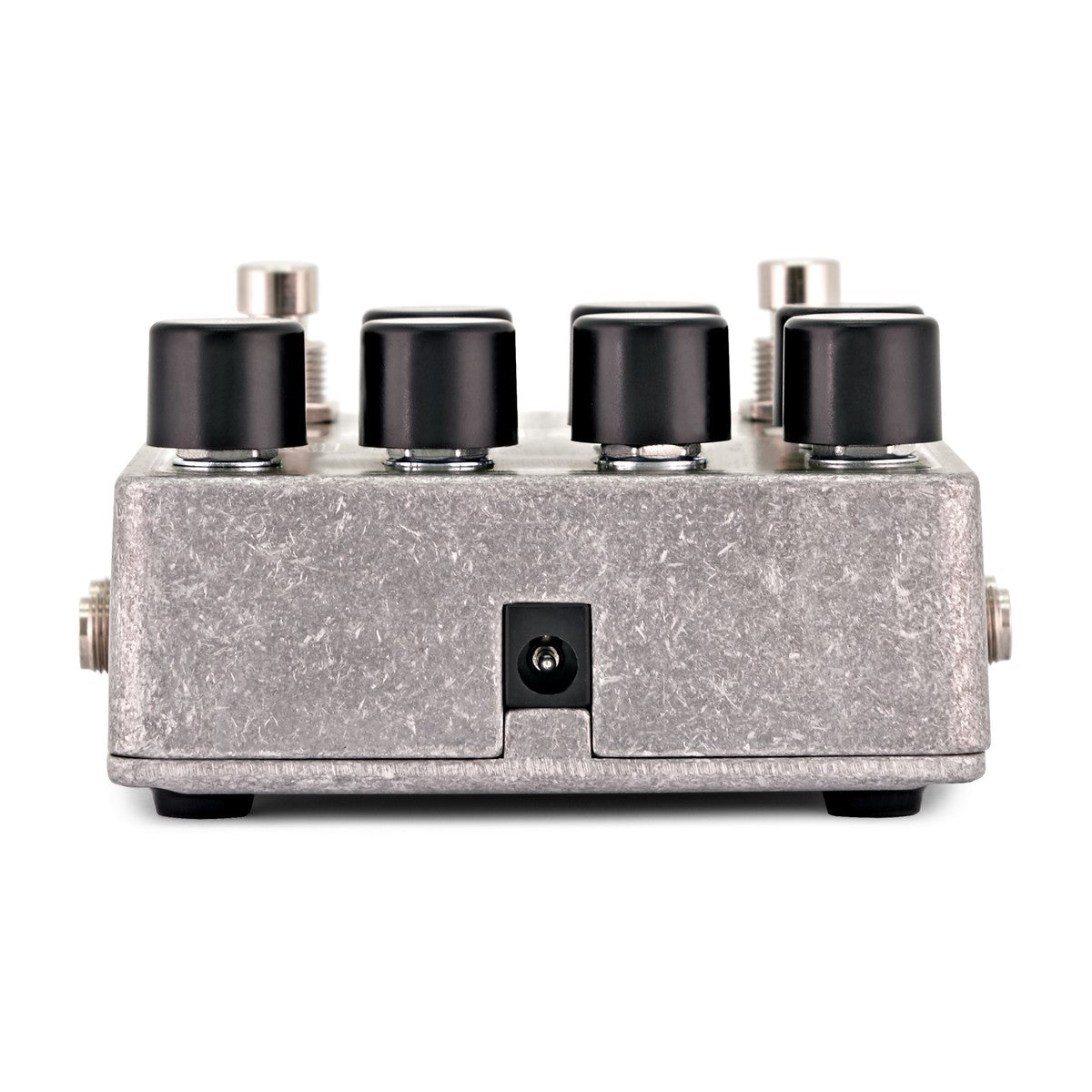

Giắc cắm nguồn 9V: Để kết nối bộ đổi nguồn AC EXH9.6DC 200mA vào đầu bàn đạp. Operation Overlord yêu cầu tối thiểu 90mA với phích cắm âm ở giữa.

Đặc Trưng

Chế độ Normal và Boost có thể chuyển đổi bằng chân không gây tiếng ồn để cung cấp âm thanh méo tiếng/quá tải từ nhẹ đến bão hòa mạnh
Chế độ Bình thường sử dụng ba tầng khuếch đại JFET để cung cấp phản ứng theo kiểu ampli đèn và đặc tính âm thanh
Chế độ Boost bổ sung mạch overdrive kiểu bàn đạp cổ điển trước các giai đoạn tăng cường JFET để cung cấp nhiều bụi bẩn hơn
Công tắc ba vị trí cho phép bạn chọn mức đầu vào phù hợp cho nhạc cụ của mình
Lý tưởng cho Guitar, Bass, Keyboard và hầu hết mọi nhạc cụ điện tử khác
EQ chủ động với các nút điều khiển Treble, Mid và Bass
Sự pha trộn khô cho phép bạn thêm tín hiệu khô vào tín hiệu ướt để có âm sắc linh hoạt hơn
Đi kèm với nguồn điện chuẩn EHX 9.6DC200mA
Bỏ qua đệm.

• Input Impedance: 1 M Ohm
• Output Impedance: 220 Ohm
• Power Required: 9V, 90mA minimum
• Input Connections: 2 x 1/4'', Left & Right
• Output Connections: 2 x 1/4'', Left & Right
• Dimensions: 2.75'' (W) x 4.5'' (L) x 2.1'' (H) / 70mm (W) x 115mm (L) x 54mm (H)
• Power Adapter Included: EHX 9.6DC200mA Power Supply
