Phơ Delay Electro-Harmonix Pico Canyon Echo

Electro-Harmonix Pico Canyon Echo là phơ digital delay trong vỏ Pico siêu gọn của EHX, dùng phần delay lấy từ Canyon Delay & Looper. Máy cho thời gian lặp từ 8 ms đến 3 giây, có núm FILTER để làm tối hoặc làm mỏng tiếng lặp, tap tempo ngay trên footswitch với ba kiểu chia nhịp, và chế độ Infinite Repeats biến máy thành một micro looper. Ra mắt năm 2023, Canyon Echo hợp với người cần một delay sạch, đủ dài mà chiếm rất ít chỗ trên pedalboard.

Delay của Canyon, gói trong vỏ Pico

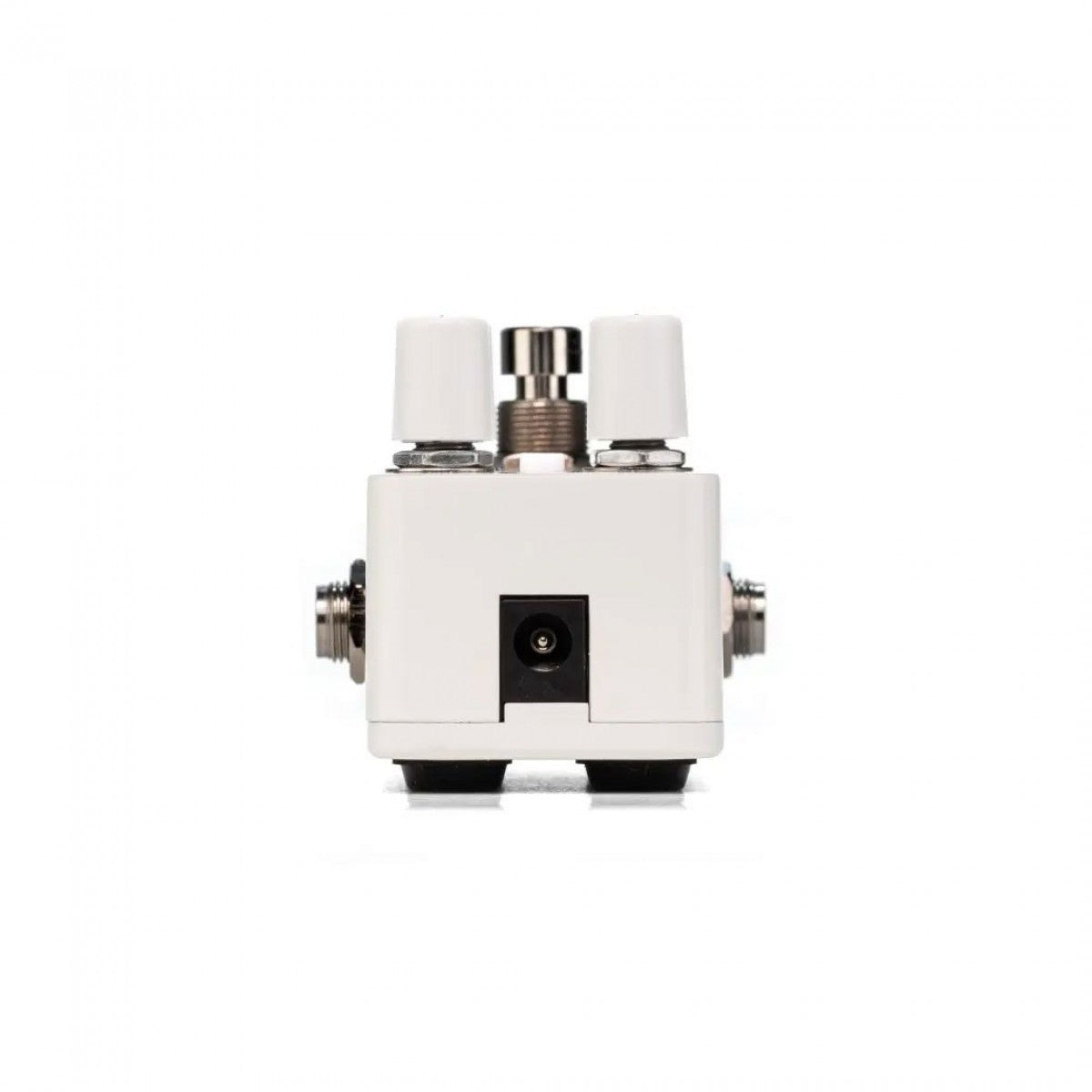

Theo EHX, Pico Canyon Echo lấy phần digital delay của Canyon Delay & Looper rồi tách ra thành một phơ chỉ làm một việc. Vỏ Pico chỉ 3,65 x 2 x 2 inch; jack nguồn ở đầu máy, INPUT ở cạnh phải, OUTPUT ở cạnh trái. Nếu cần nhiều chế độ như reverse, shimmer, octave hay looper 62 giây, bản Canyon Delay & Looper mới là máy phù hợp.

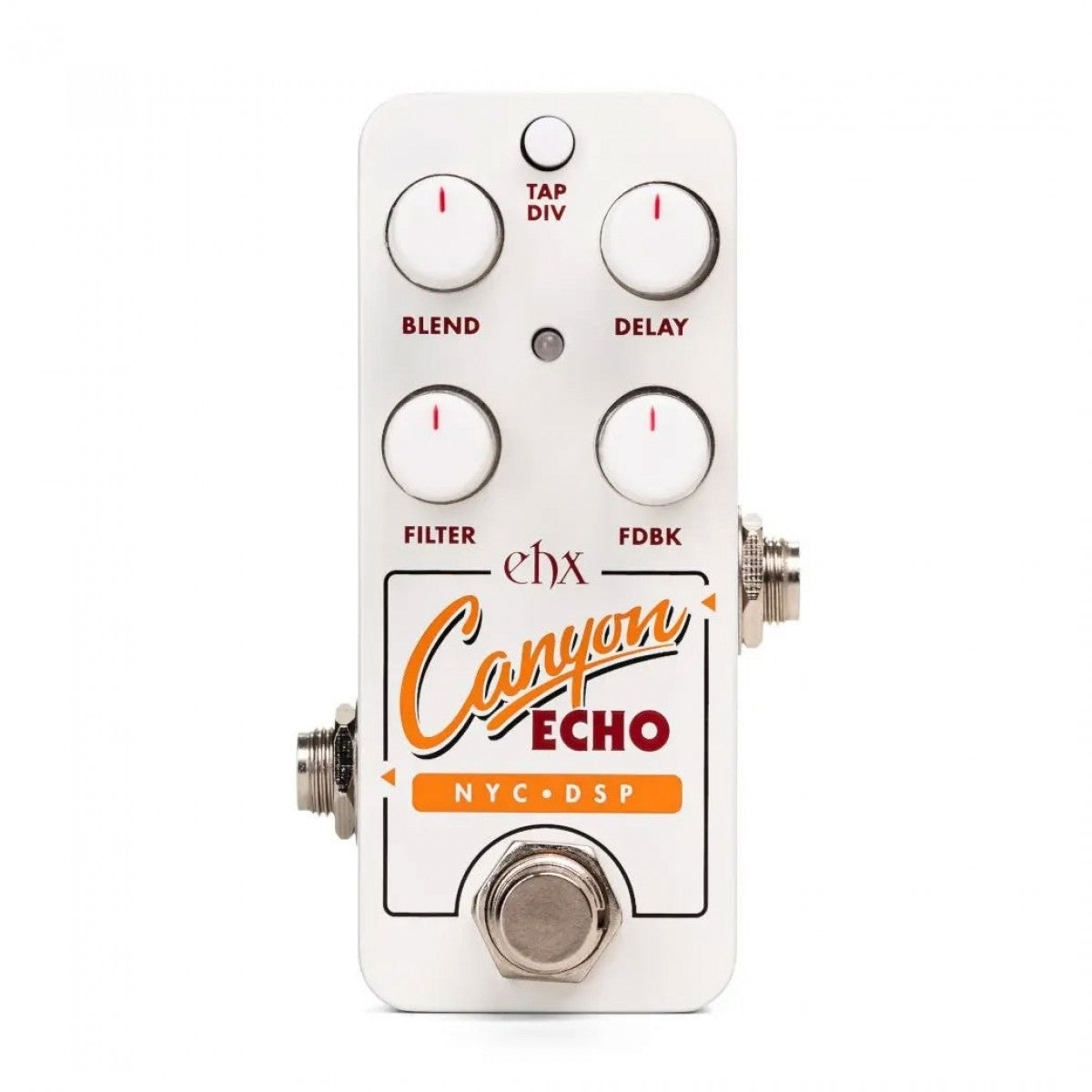

BLEND, DELAY, FDBK: phần delay cơ bản

BLEND trộn tiếng gốc với tiếng lặp, từ 100% tiếng gốc ở đầu núm đến 100% tiếng lặp ở cuối núm. DELAY chỉnh thời gian lặp từ 8 ms đến 3 giây: phần đầu núm cho tiếng lặp rất sát, dùng làm dày tiếng hoặc slapback, phần giữa là vùng delay theo nhịp quen thuộc, phần cuối kéo dài tới 3 giây cho những lớp tiếng nền. FDBK đặt số lần lặp, thấp nhất là đúng một tiếng lặp, cao nhất thì tiếng lặp kéo dài gần như vô tận, đủ để chồng thành lớp pad khi chơi ambient.

FILTER: một núm, hai bộ lọc

FILTER là điểm làm Canyon Echo khác một delay sạch thông thường. Đặt núm ở 12 giờ là tắt bộ lọc. Vặn ngược chiều kim đồng hồ thì một bộ lọc thông thấp được đặt lên đường delay, tiếng lặp tối và mềm đi, theo EHX là gần với tiếng delay analog. Vặn theo chiều kim đồng hồ thì bộ lọc thông cao cắt bớt phần trầm của tiếng lặp, gợi lại chất tape delay; EHX có đoạn demo mang tên "Bright Delay and Telephone Effect" cho kiểu tiếng mỏng, sáng này. Càng xa 12 giờ, lượng lọc càng nhiều.

Bộ lọc nằm trong đường feedback, nên mỗi vòng lặp lại bị lọc thêm và tiếng lặp sau tối hoặc mỏng hơn tiếng lặp trước, giống tiếng vọng mất dần độ sáng.

Tap tempo và nút TAP DIV

Canyon Echo không cần footswitch ngoài để gõ nhịp. Nhấn nhả footswitch ít nhất hai lần theo nhịp bài, đèn LED sẽ nháy theo nhịp vừa gõ để xác nhận. Lúc này nút TAP DIV chọn cách chia: đèn đỏ là nốt đen, bằng đúng khoảng gõ; đèn cam là móc đơn chấm dôi, bằng 3/4 khoảng gõ; đèn xanh lá là móc đơn, bằng một nửa khoảng gõ. Xoay DELAY là thoát tap tempo, thời gian lặp quay về theo núm. Người không muốn footswitch kiêm việc gõ nhịp có thể tắt hẳn tap tempo theo hướng dẫn trong manual; thiết lập này được nhớ sau khi tắt máy.

Infinite Repeats: micro looper trên pedalboard

Khi máy đang ở chế độ Tails, nhấn giữ footswitch khoảng 500 ms, đèn bắt đầu nháy qua cả ba màu, thả chân ra thì tiếng lặp hiện tại được giữ lại và phát liên tục. Khác với vặn FDBK hết cỡ, lúc này không có tín hiệu mới đi vào delay, nên có thể chơi đè lên mà không sinh thêm tiếng lặp, giống một micro tape looper. Lúc này DELAY và FILTER trở thành công cụ bẻ cong vòng lặp (xem phần hỏi đáp bên dưới). Nhấn footswitch một lần để trở lại delay bình thường. Vì chỉ một tiếng lặp được giữ lại, độ dài vòng lặp phụ thuộc thời gian delay đang đặt; cần thu những đoạn dài thì nên xem các phơ looper chuyên dụng.

Tails, Analog bypass và nguồn điện

Canyon Echo có hai kiểu bypass. Tails là mặc định: tắt phơ thì các tiếng lặp còn lại tắt dần tự nhiên, không có âm thanh mới vào khối delay, và bypass lúc này là digital. Ở kiểu Analog, tín hiệu bypass hoàn toàn analog và tiếng delay câm ngay khi tắt phơ. Đổi qua lại bằng cách giữ nút TAP DIV khoảng hai giây tới khi đèn đổi màu liên tục; máy nhớ lựa chọn sau khi tắt nguồn. Lưu ý Infinite Repeats chỉ dùng được ở kiểu Tails.

Theo manual, máy phải được cấp nguồn thì tín hiệu mới đi qua, kể cả khi bypass. Nguồn cần 9 V DC cực âm ở giữa, 100 mA, không quá 10,5 V DC; hộp kèm adapter EHX 9.6 V DC 200 mA. Ngõ vào có trở kháng 2,2 MΩ, nhận tối đa +1,5 dBu.

Thông số kỹ thuật (theo Electro-Harmonix)

Xem thêm

• Phơ delay Electro-Harmonix Pico Rerun Tape Delay
• Phơ delay Electro-Harmonix Canyon Delay & Looper
• Phơ delay
• Pedal digital
• Pedal Electro-Harmonix

Câu hỏi thường gặp về Pico Canyon Echo

Làm sao biến Canyon Echo thành micro looper?

Dùng chế độ Infinite Repeats, chỉ có khi máy đang ở Tails bypass, cũng là kiểu mặc định từ nhà máy. Chơi một câu rồi nhấn giữ footswitch; sau khoảng 500 ms đèn nháy qua ba màu, thả chân ra là tiếng lặp đó được phát lại liên tục. Không có tín hiệu mới đi vào delay nên có thể chơi đè lên. Nhấn footswitch một lần để trở về delay bình thường.

Đang lặp vô hạn, xoay DELAY và FILTER thì vòng lặp đổi ra sao?

Xoay DELAY làm cao độ vòng lặp trượt lên hoặc xuống, như tua nhanh hay tua chậm một máy băng; EHX gọi đây là cách bẻ vòng lặp thành hiệu ứng âm thanh méo lạ. Còn FILTER lúc này được chuyển ra đầu ra thay vì nằm trong đường feedback, nên chỉ đổi độ sáng tối của vòng lặp mà không làm nó mòn dần qua mỗi vòng.

Vì sao vặn FILTER quá xa thì FDBK cao vẫn lặp không lâu?

Vì bộ lọc nằm trong đường feedback: mỗi lần tiếng lặp quay vòng, nó bị lọc thêm một lần nên nhỏ dần nhanh hơn. Manual ghi rõ ở các vị trí FILTER cực đoan, số lần lặp tối đa bị giới hạn. Muốn tiếng lặp kéo dài gần như vô tận, đưa FILTER về gần 12 giờ, vị trí tắt bộ lọc, rồi mới tăng FDBK.

Gõ tap và chọn TAP DIV thế nào để có nhịp móc đơn chấm dôi?

Nhấn nhả footswitch ít nhất hai lần theo nốt đen của bài, đèn sẽ nháy theo nhịp vừa gõ. Sau đó bấm TAP DIV tới khi đèn màu cam: thời gian lặp bằng 3/4 khoảng gõ, tức móc đơn chấm dôi. Đèn xanh lá là móc đơn, đèn đỏ là nốt đen. TAP DIV chỉ có tác dụng khi thời gian lặp đang đặt bằng tap; xoay DELAY là bỏ nhịp vừa gõ.

Rút nguồn thì Canyon Echo có còn cho tiếng đàn đi qua không?

Không. Manual ghi Canyon Echo phải được cấp nguồn thì tín hiệu mới đi qua, kể cả khi đang bypass, vì máy dùng analog bypass có buffer hoặc digital bypass tùy cài đặt. Nếu jack nguồn lỏng hay bộ nguồn trên pedalboard trục trặc, mọi phơ phía sau sẽ mất tiếng. Máy cần 9 V DC, 100 mA, không cấp quá 10,5 V DC.

Pico Canyon Echo lấy gì từ Canyon Delay & Looper, bỏ gì?

Theo EHX, Pico Canyon Echo lấy phần digital delay của Canyon và giữ thời gian lặp tới 3 giây. Bản Canyon có 11 chế độ (gồm DMM, tape, reverse, shimmer, octave), looper 62 giây, gõ tap được bằng footswitch ngoài, vỏ 4,5 x 2,75 x 2,1 inch, 150 mA. Bản Pico chỉ một chế độ delay, đi kèm núm FILTER, Infinite Repeats và nút TAP DIV, vỏ 3,65 x 2 x 2 inch, 100 mA.
