Phơ Delay Electro-Harmonix Deluxe Memory Boy

Electro-Harmonix Deluxe Memory Boy là phơ delay analog dùng chip bucket brigade, ra mắt năm 2010, có tap tempo kèm năm kiểu chia nhịp, modulation sóng tam giác hoặc sóng vuông, vòng FX loop gắn vào đường feedback và cổng pedal expression điều khiển bốn thông số. Núm DELAY cho thời gian lặp 34–700 ms, gõ tap thì lên tới 1,5 giây. Máy hợp với người thích tiếng lặp ấm của delay BBD nhưng cần bám tempo khi chơi cùng ban nhạc.

Delay bucket brigade, điều khiển bằng mạch số

Theo EHX, Deluxe Memory Boy dùng thiết kế bucket brigade hoàn toàn analog, cho tiếng lặp ấm và tự nhiên; trang thông số ghi mạch là analog có điều khiển số. Tín hiệu đàn đi qua chip BBD, còn việc đếm tap, chia nhịp và ghi nhớ cài đặt do phần số đảm nhận. Đầu ra mono, footswitch BYPASS là true bypass.

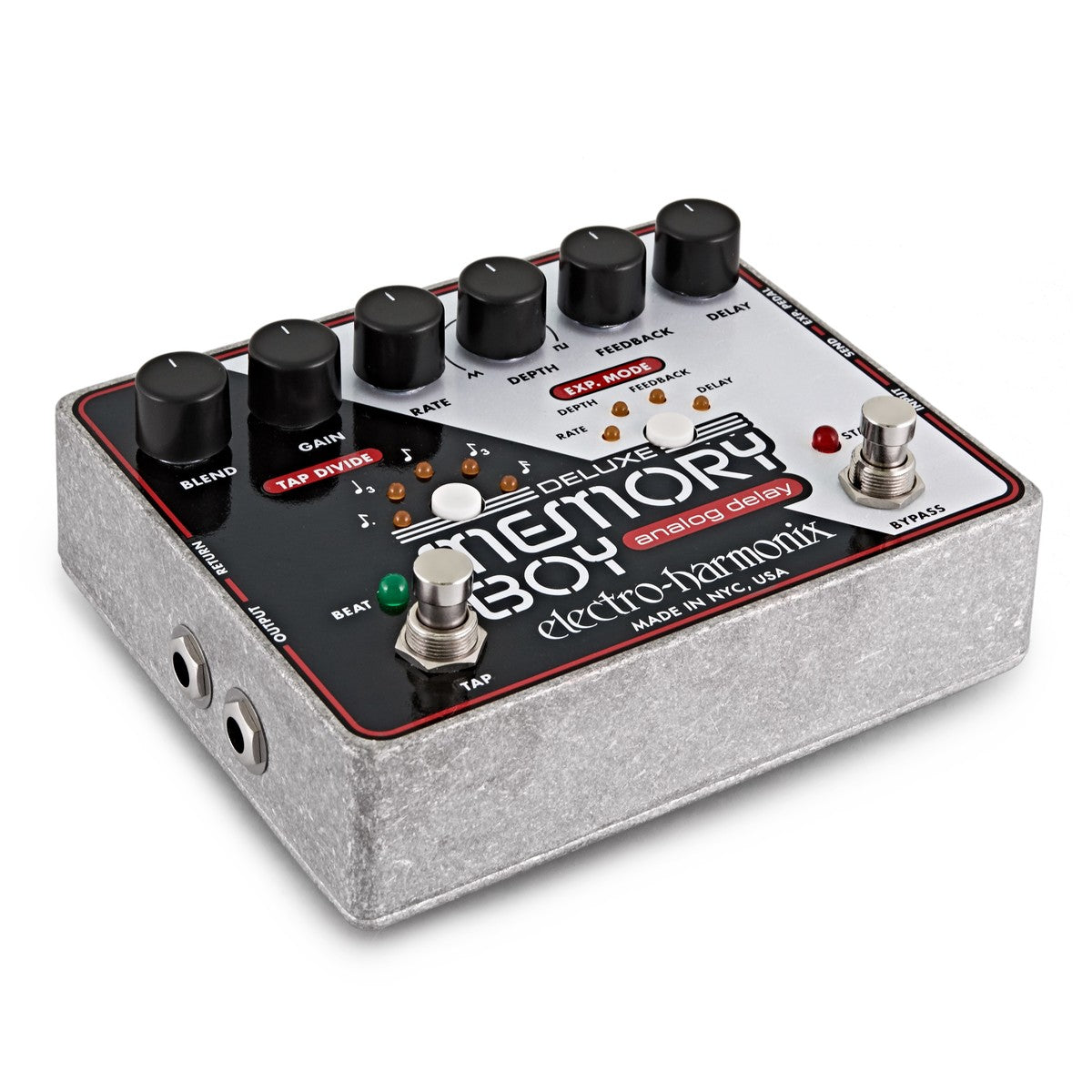

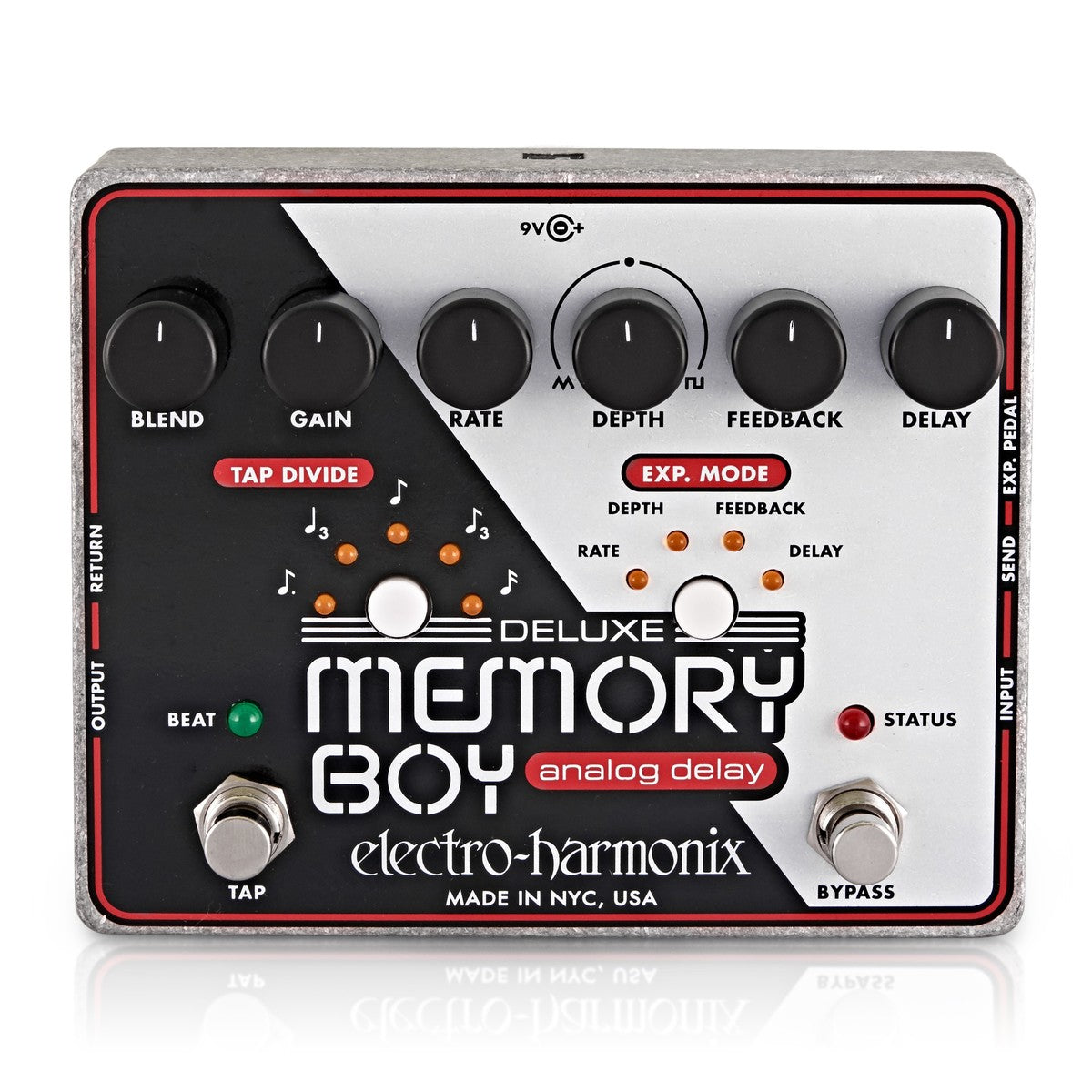

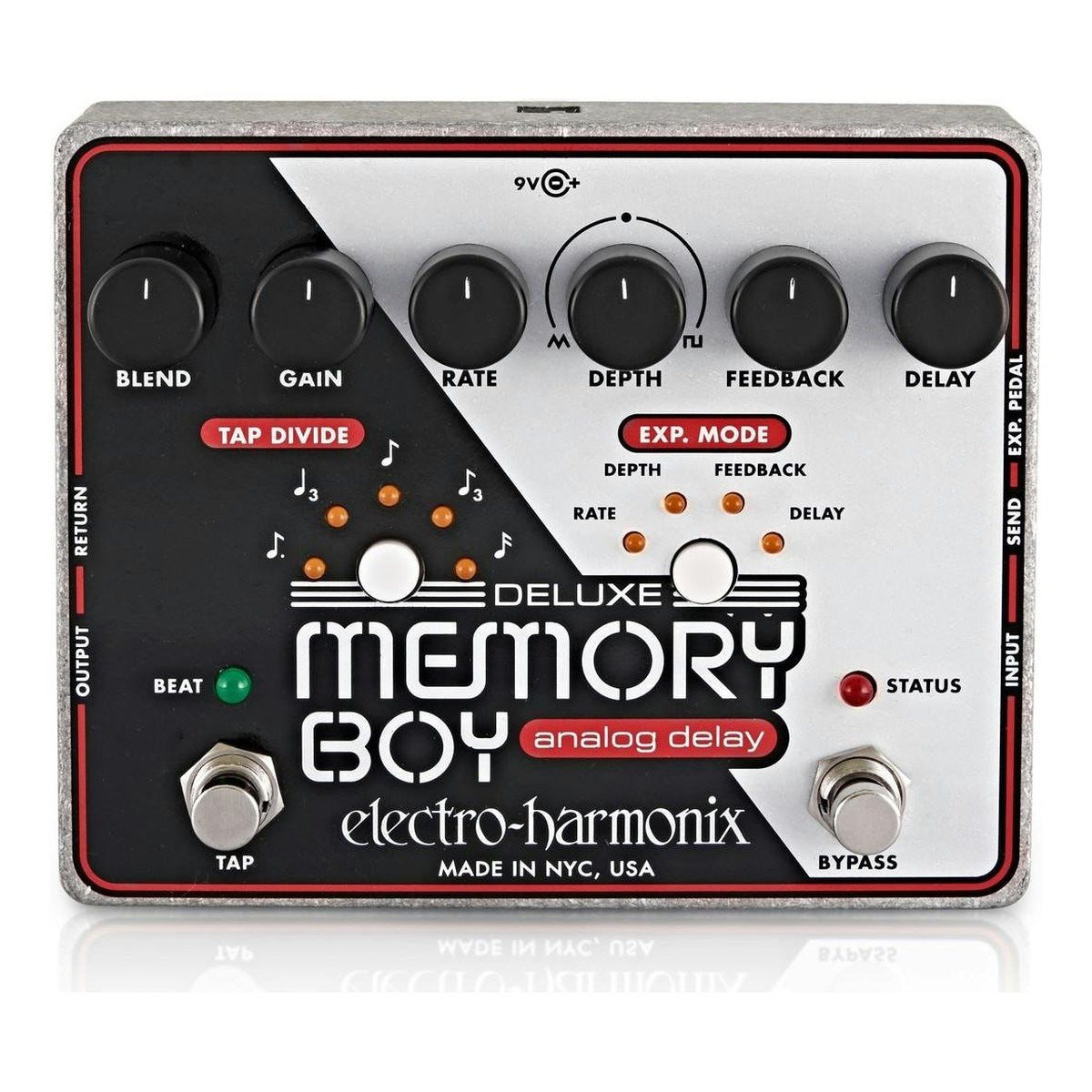

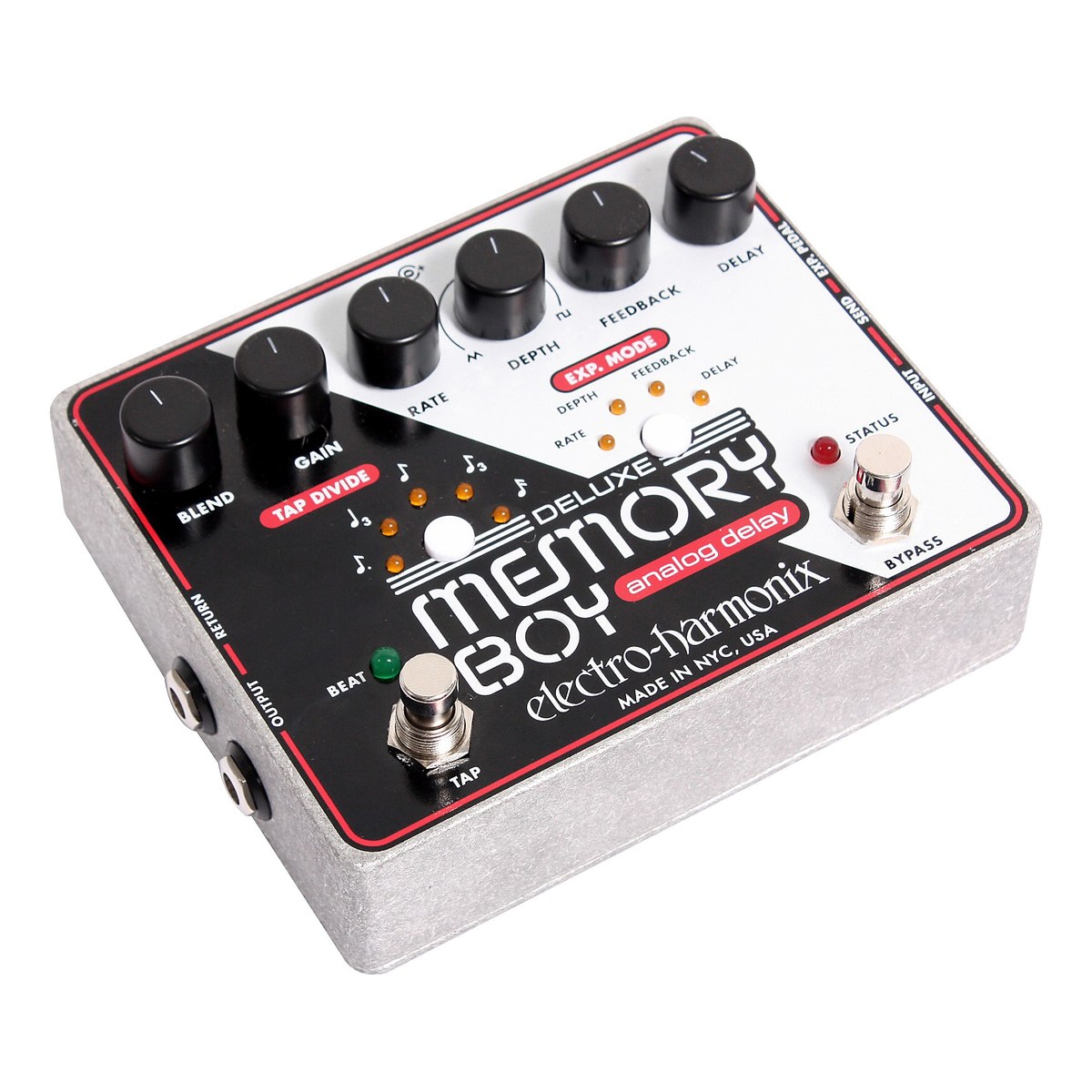

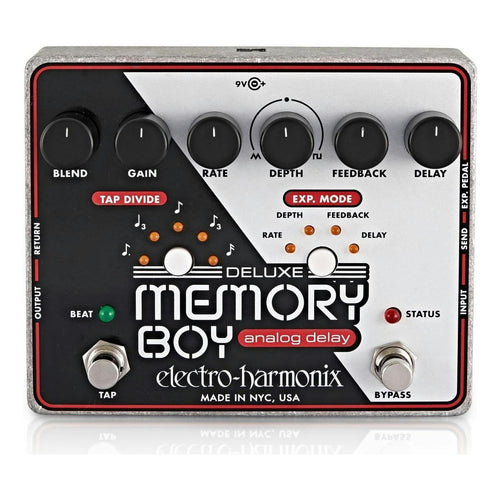

Sáu núm trên mặt máy làm gì

DELAY đặt thời gian lặp từ 34 ms đến 700 ms; manual lưu ý xoay DELAY khi tiếng lặp còn ngân sẽ làm cao độ nốt lặp bị uốn theo. FEEDBACK chỉnh số lần lặp: hết ngược chiều kim đồng hồ chỉ còn một tiếng lặp, hết theo chiều kim đồng hồ thì máy tự dao động thành tiếng hú. BLEND trộn tiếng gốc và tiếng lặp, từ 100% tiếng gốc đến 100% tiếng delay. GAIN chỉnh độ lợi đầu vào từ −6 dB đến +20 dB; đây là tầng đầu tiên nên cả tiếng gốc lẫn tiếng lặp đều đi qua nó.

DEPTH có khấc ở 12 giờ là vị trí tắt modulation. Vặn ngược chiều từ khấc giữa thì điều biến sóng tam giác tăng dần, vặn theo chiều kim đồng hồ thì điều biến sóng vuông tăng dần. RATE đặt tốc độ modulation và chỉ có tác dụng khi DEPTH rời khấc giữa. EHX cho biết bộ đôi này tạo được chorus, vibrato và tiếng quét trên phần tiếng lặp.

Tap tempo và nút TAP DIVIDE

Đạp TAP hai lần thì thời gian lặp nhảy theo khoảng cách hai lần đạp, đạp nhiều hơn thì máy lấy trung bình. Thời gian tối đa khi gõ là 1,5 giây, dù manual nói ở mức này tiếng khá lo-fi. Đèn BEAT xanh nháy theo thời gian delay thực tế, tempo đã gõ được lưu khi tắt nguồn.

TAP DIVIDE coi mỗi lần gõ là một nốt đen rồi chia ra móc đơn chấm dôi (3/4), chùm ba nốt đen (2/3), móc đơn (1/2), chùm ba móc đơn (1/3), móc kép (1/4), hoặc để nguyên nốt đen khi không đèn nào sáng. Gõ 600 ms thì các mức chia cho 450, 400, 300, 200 và 150 ms. Giữ nút này 2 giây sau khi gõ tap sẽ vào chế độ Tap Divide Sequence, máy tự đổi kiểu chia theo tốc độ núm RATE.

Cổng EXP. PEDAL và nút EXP. MODE

Nút EXP. MODE chọn thông số cho pedal expression: RATE, DEPTH, FEEDBACK, DELAY hoặc OFF. Núm tương ứng trên máy là mức ở mũi pedal, gót là mức thấp nhất của núm đó; vặn FEEDBACK hết cỡ thì pedal quét từ 0% đến 100%, đủ đẩy máy tự dao động bằng chân. Pedal cần jack TRS, tip nối chân giữa chiết áp, hoặc dùng CV 0–5 V. Các mẫu pedal volume, expression có ngõ ra TRS dùng được cho cổng này.

Vòng FX loop nằm trong đường feedback

Hai jack SEND và RETURN đưa một vòng hiệu ứng vào đường feedback, trước chip bucket brigade. Phơ cắm vào vòng chỉ tác động lên tiếng lặp, và mỗi lần nốt quay lại vòng feedback nó lại đi qua phơ đó thêm một lần. Manual ví dụ cắm Micro POG để mỗi vòng lặp cao thêm một quãng tám, hoặc cắm pedal volume để có núm FEEDBACK điều khiển bằng chân. Không dùng vòng này thì để trống jack RETURN.

Chế độ LOW CUT ẩn, nguồn và kết nối

Giữ EXP. MODE 2 giây đến khi bốn đèn sáng, núm RATE chuyển sang chỉnh bộ lọc cắt trầm đặt sau chip BBD, chỉ làm gọn tiếng lặp. Mức cắt được lưu kể cả khi rút nguồn, máy xuất xưởng ở trạng thái bỏ qua bộ lọc.

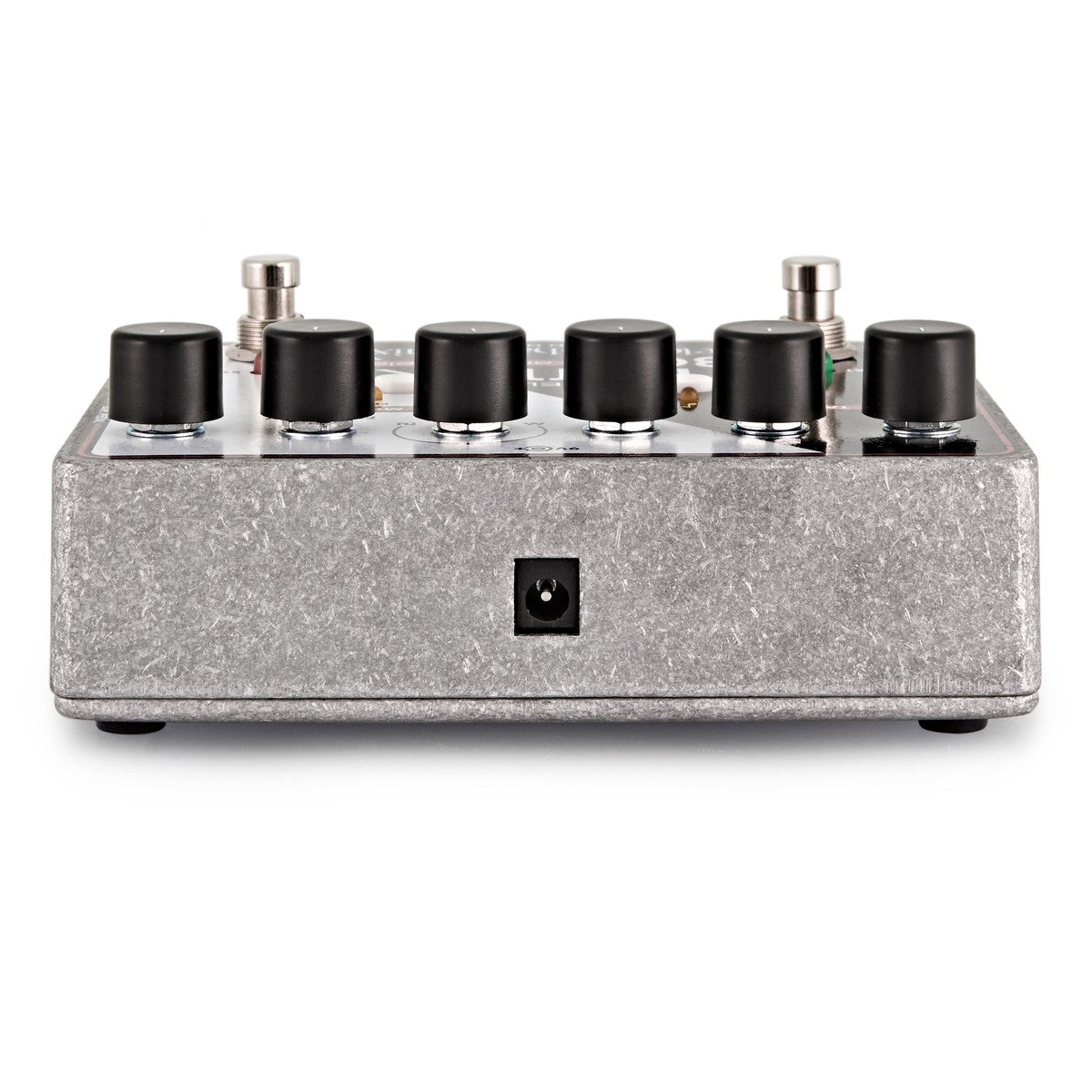

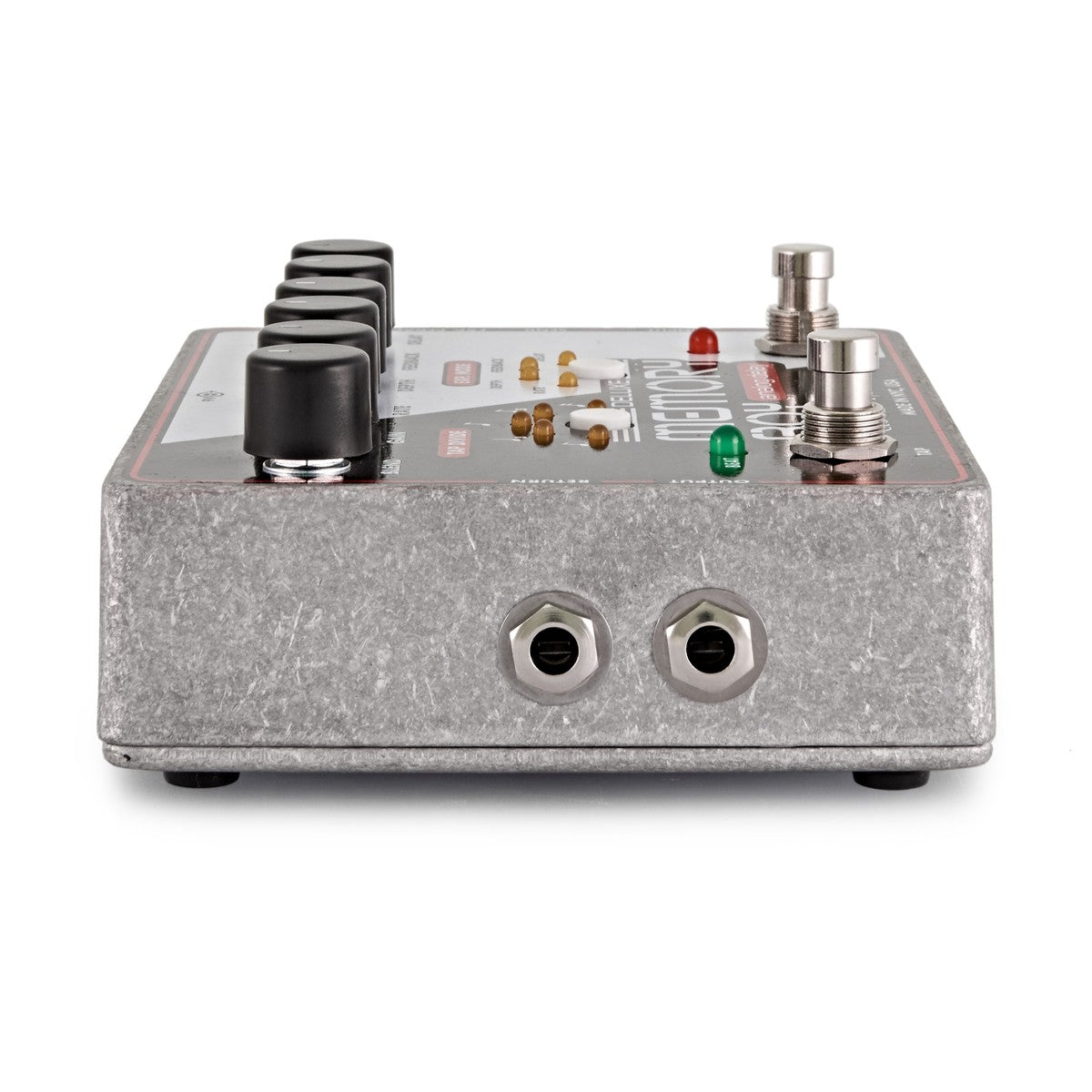

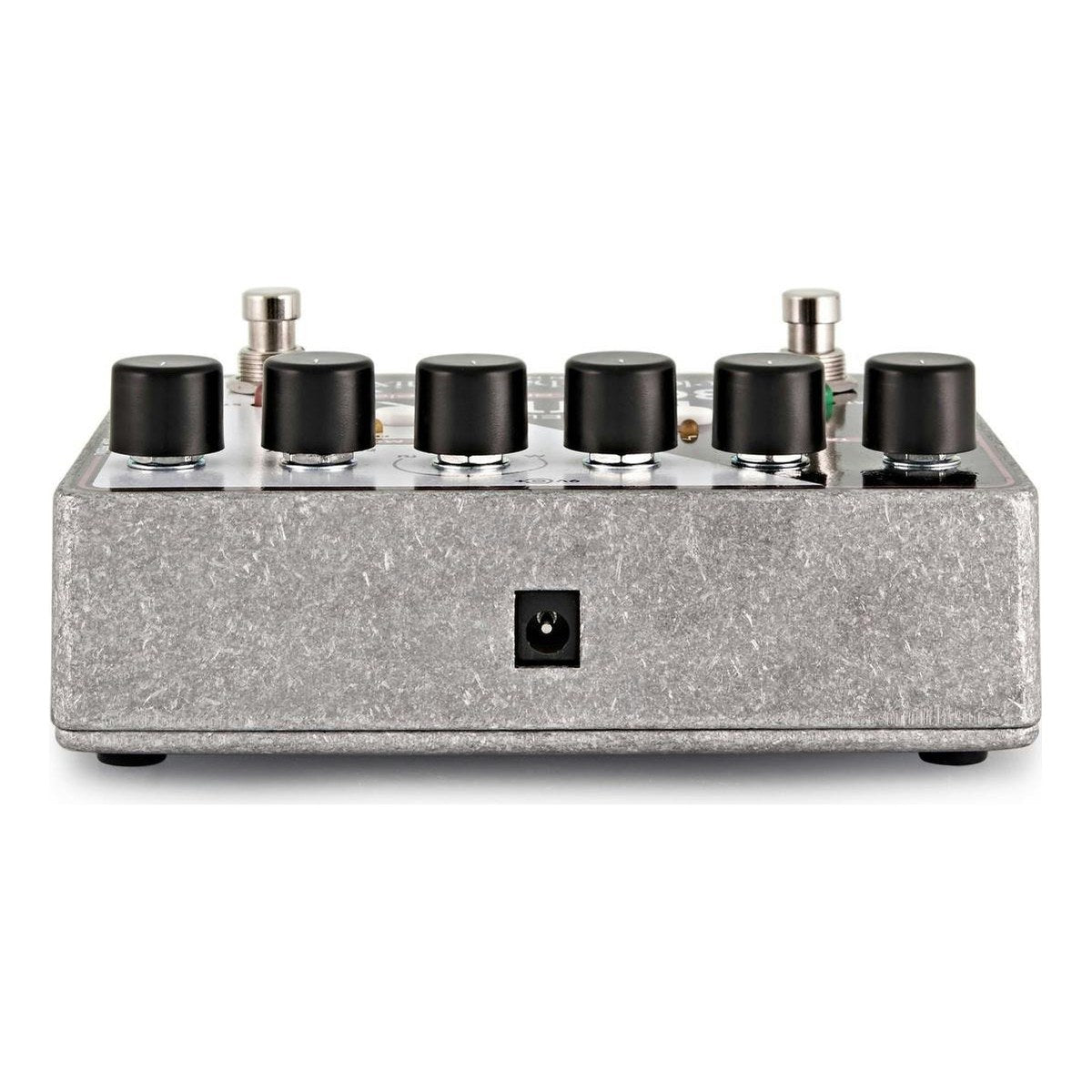

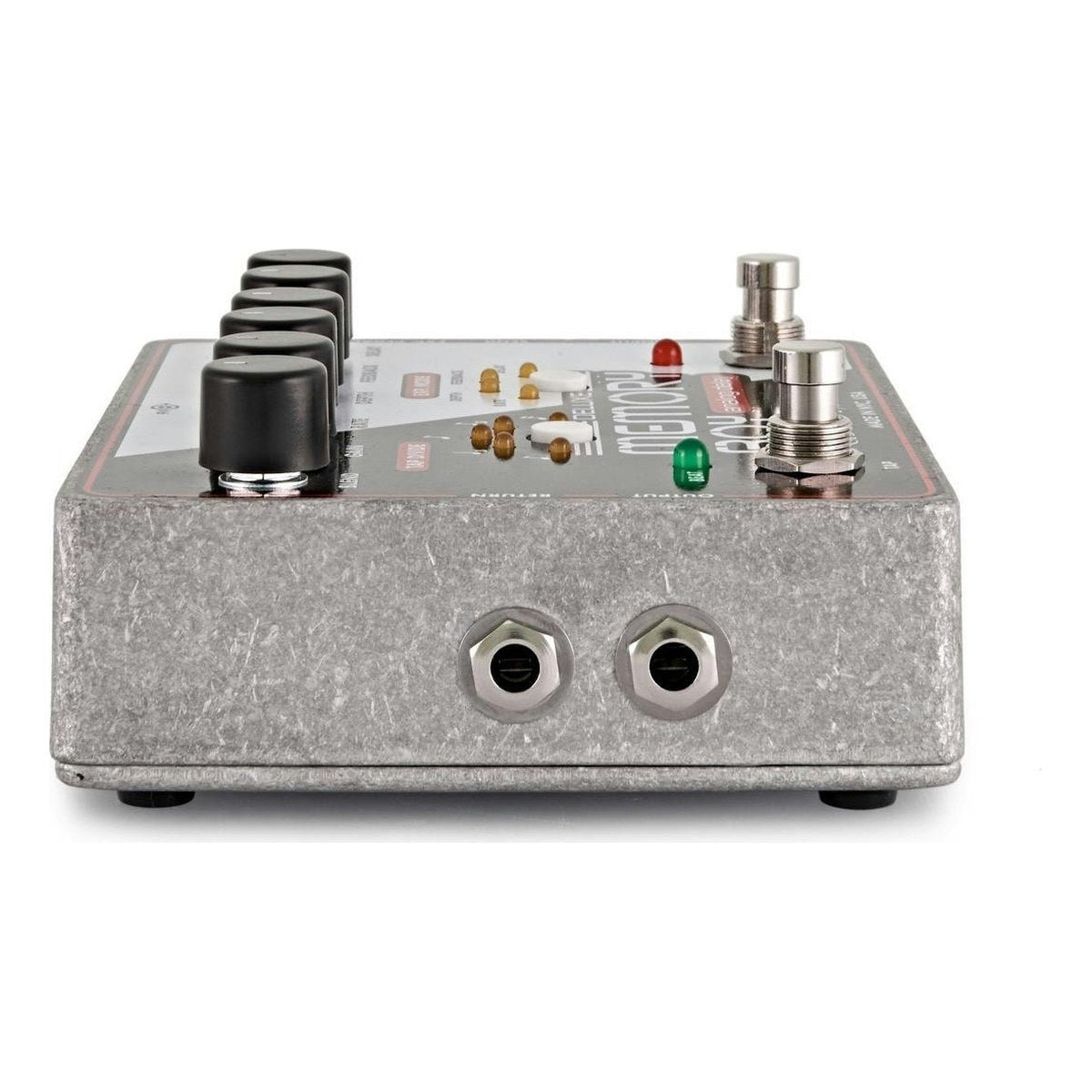

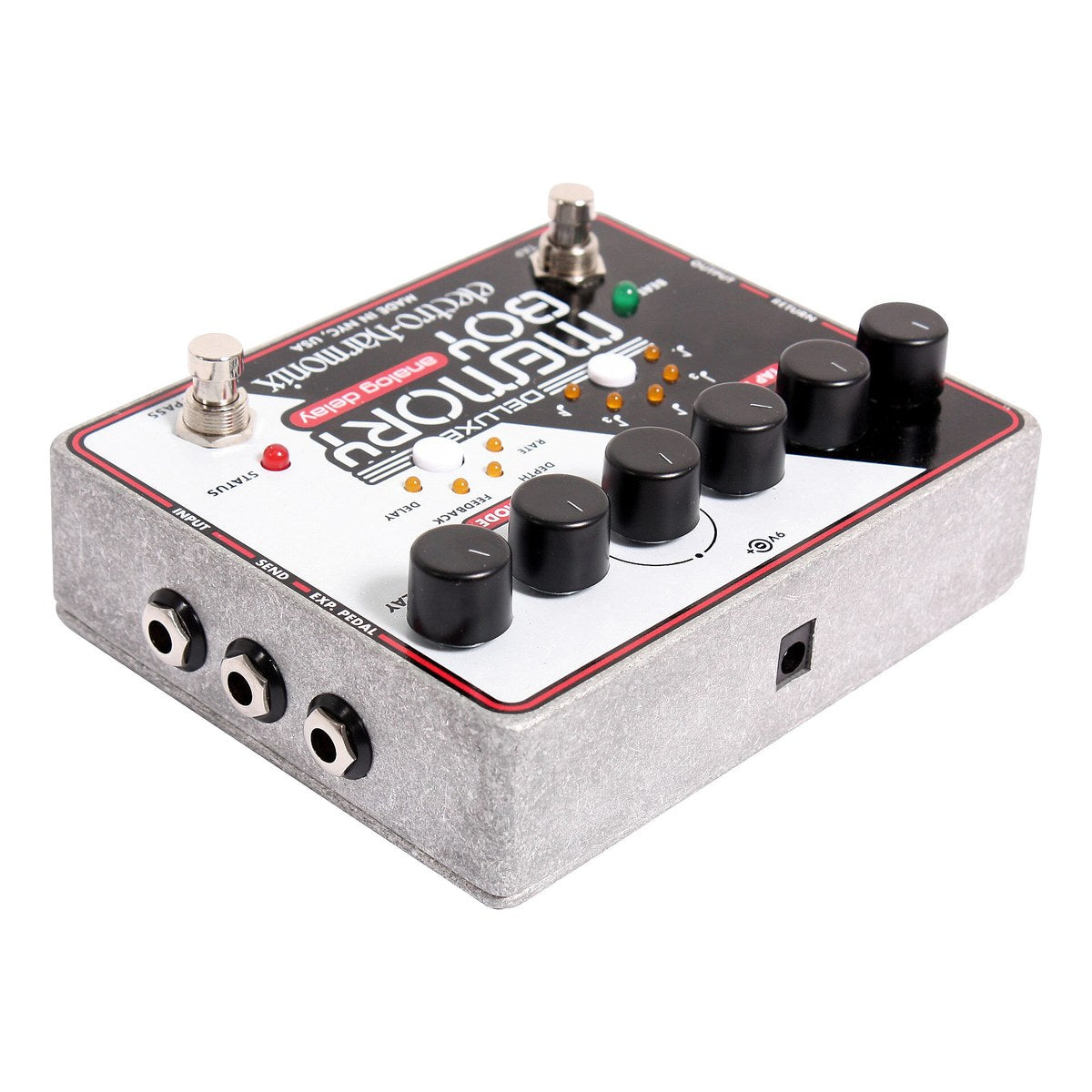

Máy không dùng pin. Theo manual, Deluxe Memory Boy cần 100 mA ở 9 V DC, cực âm ở giữa, tối đa 12 V DC, hộp kèm adapter EHX 9.6 V DC 200 mA. Jack nguồn ở đầu máy, INPUT có trở kháng 1 MΩ, RETURN 2 MΩ. Là delay mono, máy thường đứng sau các phơ méo và modulation trong chuỗi pedal.

Thông số kỹ thuật (theo Electro-Harmonix)

Xem thêm

• Phơ delay Electro-Harmonix Memory Boy
• Phơ delay Electro-Harmonix Nano Deluxe Memory Man
• Pedal analog
• Phơ delay
• Pedal Electro-Harmonix

Câu hỏi thường gặp về Deluxe Memory Boy

Gõ tap xong, xoay núm DELAY thì tempo vừa gõ còn giữ không?

Không. Theo manual, máy luôn dùng cách đặt thời gian gần nhất: xoay DELAY thì tempo vừa gõ bị bỏ, thời gian lặp chuyển theo vị trí núm. Muốn quay lại tempo, đạp TAP ít nhất hai lần. Lưu ý TAP DIVIDE chỉ chia nhịp khi thời gian lặp đang đặt bằng tap, xoay qua các chế độ chia lúc đang dùng núm DELAY sẽ không đổi gì.

Chế độ Tap Divide Sequence là gì và bật thế nào?

Đó là chế độ máy tự chạy vòng qua sáu kiểu chia nhịp, nên tiếng lặp liên tục đổi nhịp. Cách bật: gõ tap trước, rồi giữ nút TAP DIVIDE 2 giây đến khi dãy đèn sáng lên. Núm RATE chỉnh tốc độ đổi kiểu chia, gõ tap mới để đổi khoảng thời gian. Giữ TAP DIVIDE thêm 2 giây hoặc xoay DELAY để thoát.

Cắm Micro POG vào SEND/RETURN thì tiếng lặp thay đổi ra sao?

Mỗi vòng lặp cao thêm một quãng tám nếu Micro POG chỉ mở tiếng quãng tám trên. Manual ví dụ chơi nốt C2 thì lần lặp đầu là C3, rồi C4, C5 khi FEEDBACK đủ lớn. Lý do là vòng FX loop nằm trong đường feedback, trước chip bucket brigade, nên chỉ tiếng lặp đi qua phơ, tiếng gốc giữ nguyên.

Làm sao giảm trầm ở tiếng lặp mà tiếng gốc vẫn đủ dày?

Dùng chế độ LOW CUT ẩn. Giữ nút EXP. MODE 2 giây đến khi cả bốn đèn sáng, lúc này núm RATE thành núm chỉnh tần số cắt: vặn theo chiều kim đồng hồ thì tiếng lặp bớt trầm, hết ngược chiều là bỏ qua bộ lọc. Bộ lọc đặt sau chip BBD nên tiếng gốc không đổi. Nhấn nhả EXP. MODE để thoát, mức cắt được lưu lại.

Vì sao pedal expression chỉ quét một loại sóng khi chọn DEPTH?

Vì ở chế độ DEPTH, gót pedal luôn là khấc 12 giờ (modulation tắt), còn mũi pedal là vị trí núm DEPTH. Núm chỉ về bên trái thì pedal quét sóng tam giác, chỉ về bên phải thì quét sóng vuông. Ví dụ để DEPTH ở 3 giờ, pedal đi từ không điều biến tới khoảng 50% sóng vuông, theo manual.

Deluxe Memory Boy khác Memory Boy thường ở những điểm nào?

Theo EHX, Memory Boy thường cho delay tối đa 550 ms, một footswitch, chọn sóng bằng công tắc, cổng EXP chỉ điều khiển thời gian delay hoặc tốc độ modulation, dùng được pin 9 V, dòng 60 mA. Bản Deluxe thêm tap tempo với TAP DIVIDE, 700 ms bằng núm và 1,5 giây khi gõ tap, núm GAIN, vòng FX loop, EXP điều khiển bốn thông số, không dùng pin, dòng 100 mA.
